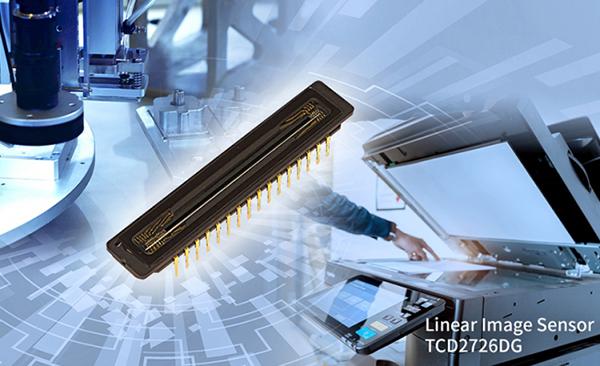

東芝電子元件及存儲裝置株式會(huì )社（Toshiba Electronic Devices & Storage Corporation，簡稱“東芝”）推出了一款縮影鏡頭型CCD線性圖像傳感器"TCD2726DG"，這款產品能夠讓A3多功能打印機實現高速掃描。工程樣品[1]已于今日開始批量出貨。
目前，對具有更高掃描速度的A3多功能打印機的需求在不斷增長。TCD2726DG能通過更高的時鐘速率來提高性能，從而滿足這一需求：其數據速率達100MHZ (50MHz×2ch)，而東芝當前傳感器的數據速率為70MHz (35MHz×2ch)[2]。
為避免時鐘速度加快造成的電磁干擾(EMI)增加的負面影響，新型傳感器采用了時鐘發生器電路以及具有較少引腳數量的CCD驅動器。這就為客戶減少了EMI、時序調整工作及外圍組件數量，便于系統進行開發。
[1] 樣品用于功能評估。其規格可能與量產規格不同。
[2] TCD2724DG-1。
主要特性
100MHz (50MHz x 2ch) 數據速率，CCD線性圖像傳感器 內置時鐘發生器電路和CCD驅動器，便于系統開發 低功耗：放大器電路的10V電源電壓降至3.3V[3]
[3] 部分使用10V電源。雙電源分別為3.3V和10V。
應用
A3多功能打印機、自動光學檢查設備。
主要規格
|
器件型號
|
TCD2726DG
|
|
電源電壓（工作范圍）
|
AVDD、DVDD、CKDVDD：3.1V至3.5V
VDD10：9.5V至10.5V
|
|
像素尺寸
|
4.7μm
|
|
圖像感應像元數量
|
7,500個像元×3行
|
|
數據速率
|
100MHz (50MHz×2ch)
|
|
封裝
|
WDIP32（尺寸：53.60mm×9.65mm）
|
|
其他/更多特性
|
時鐘生成器電路
CCD驅動器
|
|
