產品名稱：	A3979/HR3979(內置轉換器的微步進電機驅動芯片)
封裝形式：	TSSOP-28
兼容型號：	A3979
產品功能：	HR3979是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能驅動馬達以全、1/2、1/4及1/16步進操作，其內部集成了步進和直接譯碼接口、正反轉控制電路、雙H橋驅動，單路輸出額定值達到35V、±2.5A。
產品規格書下載： HR3979.pdf

在線客服：	姚紅霞 3003214837 小鄢 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

描述
HR3979是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能驅動馬達以全、1/2、1/4及1/16步進操作，其內部集成了步進和直接譯碼接口、正反轉控制電路、雙H橋驅動，單路輸出額定值達到35V、±2.5A。管教功能與Allegro公司的A3979完全兼容，可完全替換，價格有極大的優勢！

內置轉換器TRANSLATOR是電路工作的關鍵，它使得簡單的施加一個脈沖給STEP就能夠方便的控制馬達的步進；通過選擇MS1/MS2的電平就能夠使馬達在全、1/2、1/4、1/16步進模式間進行切換；它減少了負載相序表、高頻控制線和外部編程接口；使得電路的外部控制界面變得簡潔而高效；
電路內置的固定衰減時間電流調整電路，使得馬達能夠在快、慢或混合模式下工作，大大減小了馬達轉動時的噪聲，增加了馬達的步進精度，同時降低了電路
的功耗；
內置的同步整流電路，使得電路工作在PWM模式，減小了電路功耗；內置熱關斷保護電路、欠壓保護電路，以及CROSSOVER電流保護電路，避免了電路對上電順序
的特殊要求；
休眠功能可以使系統不工作時的功耗達到最低。休眠時芯片的大部分內部電路，如輸出DMOS、比較器及電荷泵等都將停止工作。

特點
 ±2.5 A, 35 V 額定輸出能力；
 RDS(On) : 源端0.28Ω , 漏端0.22Ω；
 混合式電流衰減控制模式；可選擇快慢或混合衰減模式；
 邏輯IO電壓范圍 3.0－5.5 V；
 全、1/2、1/4及1/16步進操作；
 外部馬達轉向控制；
 Home 輸出；
 低功耗同步整流電路；
 UVLO和熱關斷保護電路；
 CROSSOVER電流保護電路
 低功耗待機休眠
封裝形式

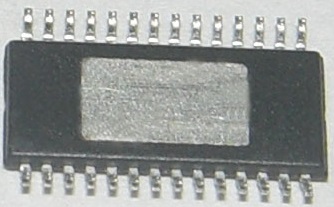

帶散熱片的TSSOP28

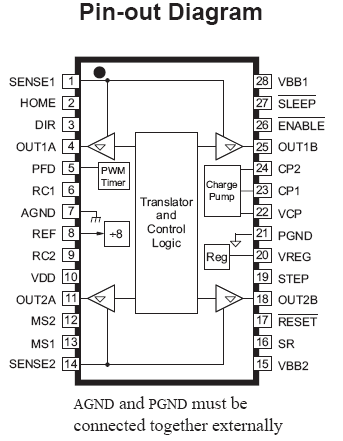

引腳信息

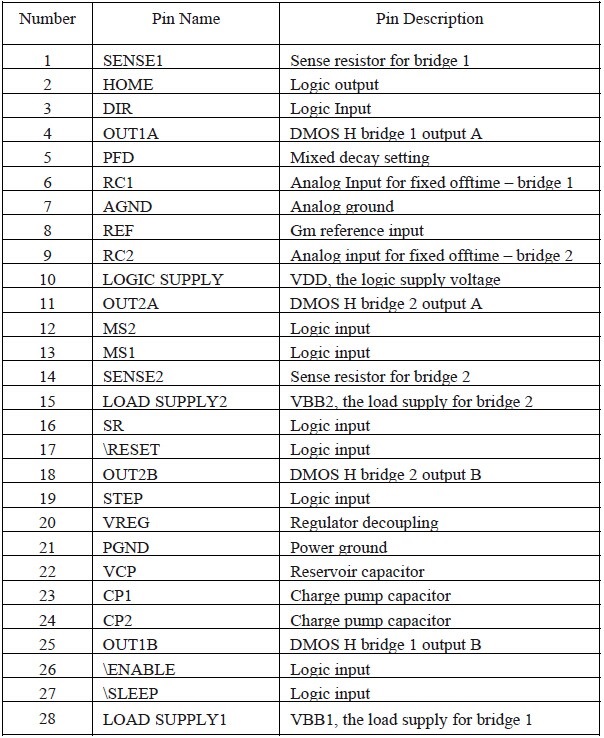

引腳定義

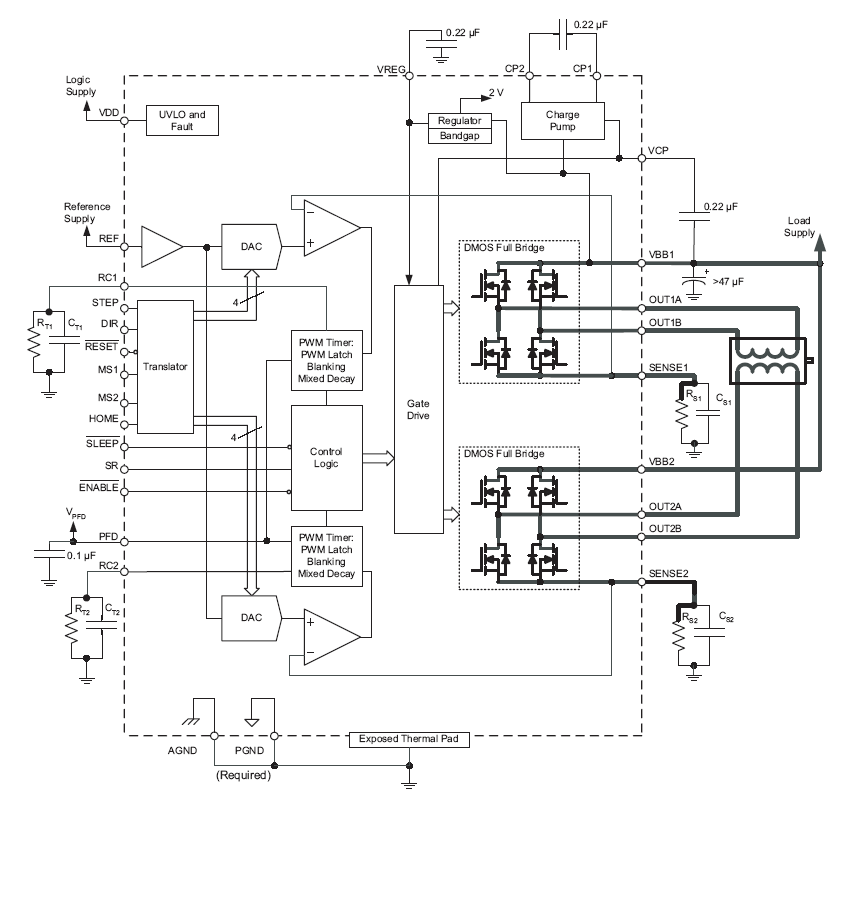

電路結構框圖
