概要
U5708D是高性能寬輸入范圍（4.5V-40V）同步升壓控制器，支持高達52V的輸出電壓。輸出電壓采用恒定頻率電流模式脈寬調制（PWM）控制來實現調節。芯片通過外部定時電阻器或通過與外部時鐘信號同步來設置開關頻率。在電阻編程模式下，開關頻率可從50KHz編程到1MHz，也可以與300kHz至1MHz之間的外部時鐘同步。
IU5708D包括一個7.5V柵極驅動電源， 此電源適合于驅動很多類型的MOSFET，同步整流針對高電流應用而啟用高效率，而且無損耗電感器DCR進一步提升了效率，是靈活的高功率密度且高可靠性的升壓轉換器解決方案。
描述
52V最大輸出電壓
4.5V 至40V輸入電壓范圍
針對標準閾值MOSFET 優化的7.5V柵極驅動器
具有內部斜坡補償的電流模式控制
與外部時鐘的同步能力
50KHz至1MHz 的可調頻率
外部可調軟啟動時間
輸出電壓電源正常指示器
±1%反饋基準電壓
6μA關斷電源電流
720μA靜態工作電流
逐周期電流限制和熱關斷
可調欠壓閉鎖(UVLO) 和輸出過壓保護
應用
用于PC 的Thunderbolt 端口、汽車電源系統、電池供電系統、5V，12V 和24V DC 總線電源系統、氮化鎵(GaN) 射頻(RF) 功率放大器等

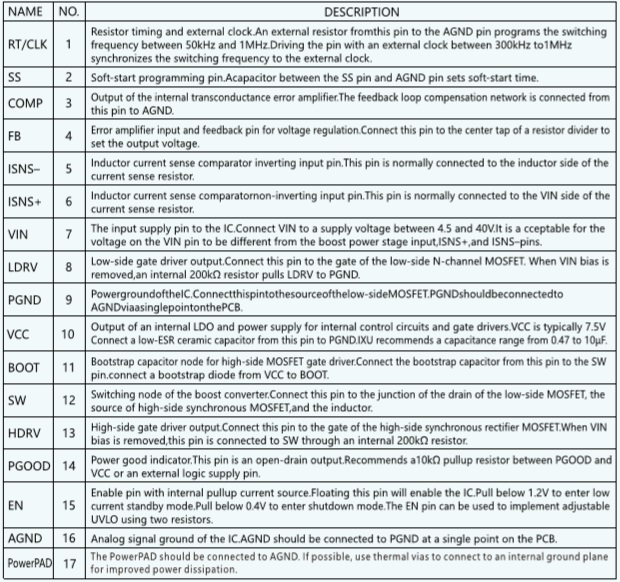

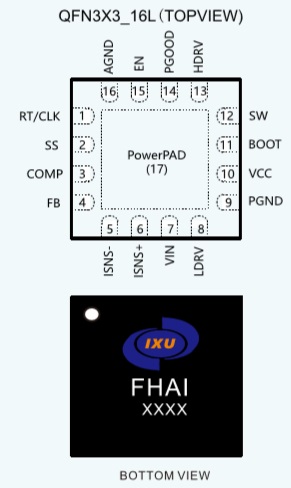

管腳排列以及定義

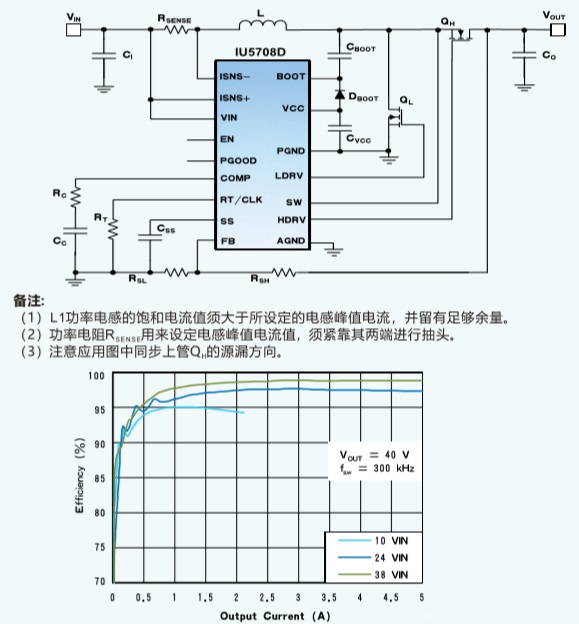

典型應用圖
