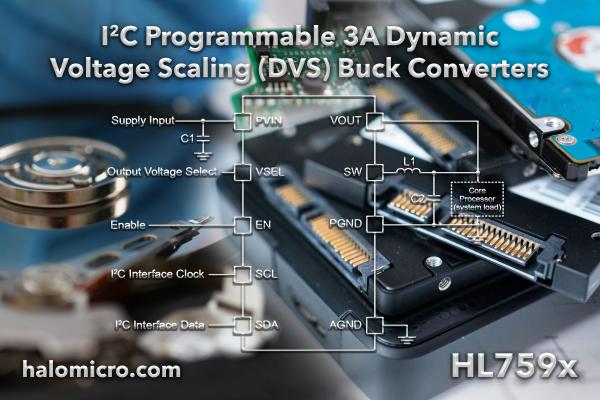

日前，中國領先的模擬芯片廠商——廣東希荻微電子股份有限公司(下稱“希荻微”)宣布推出HL7593/HL7594系列的DC/DC新品，這是為便攜式應用的核心電源系統供電而優化的同步降壓轉換芯片。
HL7593/HL7594系列產品的輸出電壓范圍為 0.600V至1.394V(步幅為 6.25mV)或 0.27V至0.6272V(步幅為 2.8125mV，可通過 I2C 接口進行編程)。其輸出電壓通過可編程的轉換速率實現在線的動態調節(DVS)。HL7593/HL7594 系列產品還可以采用多種的輸出電容方案來優化和實現負載瞬態響應下的輸出電壓的穩定性。此外，我們還可以使用 0.33μH 至 0.47μH 的不同電感方案，卻不會(huì )影響環路的穩定性。因此，HL7593/HL7594 系列產品是應用處理器、存儲器、硬盤、SDD、LPDDR4/5和移動設備的理想選擇。
在中等或輕負載條件下，脈沖頻率調制(PFM)功能用于維持較高的電源轉換效率。在PFM工作狀態下，芯片的非開關靜態電流是48µA(典型值)。即使在靜態電流如此低的的情況下，HL7593/HL7594系列產品也能保持出色的輸入電壓和負載瞬態響應。在重載條件下，系統會(huì )自動切換到固定頻率(2.4MHz)的脈寬調制(PWM)模式下工作，以實現最小的 VOUT紋波和最佳的負載瞬態響應；在關斷模式下，電源供電電流會(huì )降至1µA以下，以便降低功耗。另外，客戶可以按照實際的應用需求通過I2C寄存器的設置來禁用PFM模式。該系列產品采用15焊球的晶圓級 (WLCSP) 芯片封裝，間距是0.4mm，尺寸是2.01mm x 1.21mm。
希荻微總經理David Nam表示：“我們的同步降壓轉換芯片具有業界領先的負載瞬態響應性能，可在固定頻率下工作的同時提供高電源轉換效率，減少了外部電感電容的數值和尺寸，從而為客戶節省了很大的BOM成本”。 |
