在此配置中，外設配置為產生大多數電流模式的固定頻率電源。COG是互補輸出發生器。其功能是通過上升沿和下降沿輸入構成的可編程死區生成互補輸出。CCP配置為生成可編程的頻率上升沿。當電流超出斜率補償器的輸出時，比較器C1生成下降沿。CCP可與C1結合來產生占空比。一些拓撲（如升壓、反激或SEPIC）需要占空比。運放OPA用于提供反饋和補償。圖中由DAC為運放提供參考電壓，但如果不需要可編程電壓，固定電壓參考（FVR）也可用于為運放提供參考電壓。斜率補償器可通過比較器或COG復位。其工作原理是使用可編程灌電流來使預充電到其輸入（此例中為OPA）所設置電平的電容衰減。這種電源配置非常易于使用。下面是LED串中升壓電源調節電流的示例。

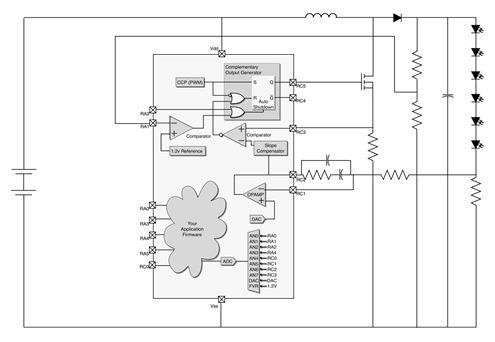

升壓LED電源示例

構建并測試硬件后，只需實現一些基本功能便可增加智能，如下所示：

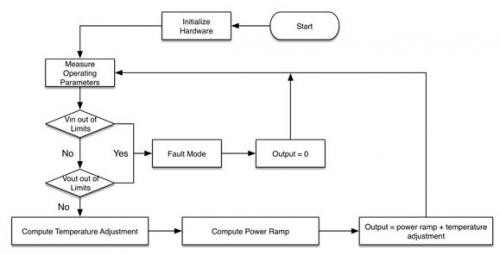

LED驅動器流程圖

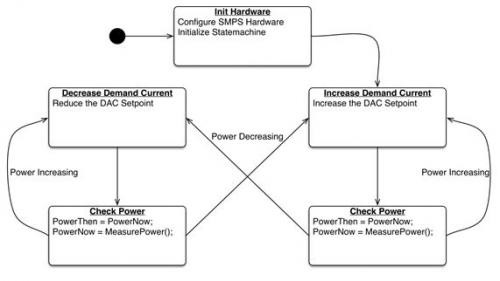

功率點狀態機

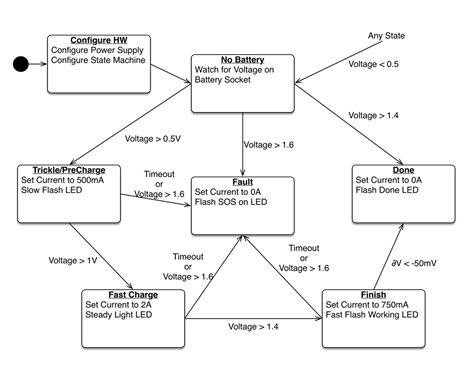

電池充電器狀態機

結論

向電源添加得到的終結果遠比單獨使用器件時強大。集成可采用如下幾種形式：僅將MCU接入現有SMPS設計，通過高性能dsPIC建立全數字SMPS，或使用混合信號MCU將模擬SMPS功能與MCU集成到單個芯片上。
