引言
目前中大功率拉桿音箱主要采用12V鉛酸電池為供電電源，在電源直供的時候，一般的功放芯片輸出功率在20W左右（喇叭為4歐、THD10%）。超過50W的功率現階段市場上主要采用升壓芯片+TPA3116的組合解決方案。
隨著競爭的加劇，音響廠家對于成本的控制、國產替代的需求越來越迫切。深圳市永阜康科技有限公司推出基于IU8689+IU5706、單聲道100W/立體聲2x60W同步升壓+功放IC大功率拉桿音箱應用組合方案，升壓效率高達96%。在提供更大功率輸出的前提下，整套方案組合極具性?xún)r(jià)比。
IU8689+IU5706功率輸出典型指標

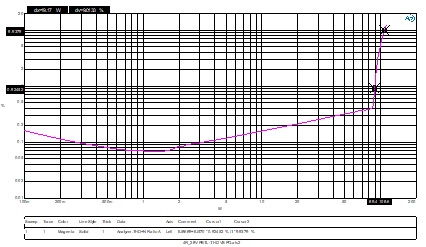

單聲道：108W/28V/4歐/THD10%

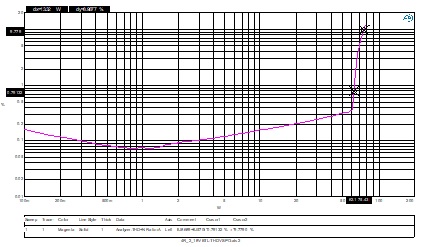

立體聲：2*75W/24V/4歐/THD10%
方案說明
1、采用IU5706高效同步升壓控制器。此芯片4.5V-24V輸入電壓(涵蓋2-5節鋰電、鉛酸電池作為電源的應用)，輸出電壓最高36V，并且能夠為負載提供8A持續電流，效率高達96%，采用EQA-16封裝。
IU5706腳位定義圖以及管腳說明
2、采用IU8689大功率D類音頻功放IC，工作電壓4.5V-28V,25V提供2x70W/4歐 ( THD+N=1%)持續功率輸出；28V提供100W/4歐 ( THD+N=10%)持續功率輸出；低Rdson（相比TPA3116更�。�，保證音質有足夠的下潛度；采用EQB-28封裝（散熱片在背部，支持外接散熱器）。

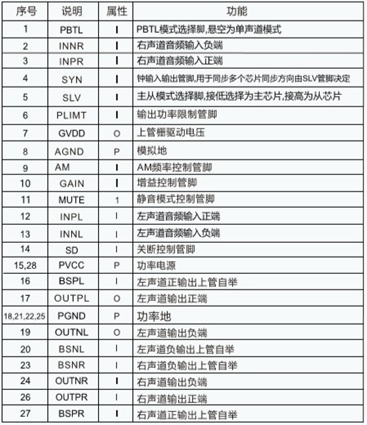

IU8689腳位定義圖以及管腳說明
3、IU5706支持12V升壓至24V，給兩顆IU8689供電，輸出4x65W/4歐 ( THD+N=1%)；IU8689主從模式可實現多顆芯片無限級聯功率輸出，此應用非常適合車載音頻后裝市場。

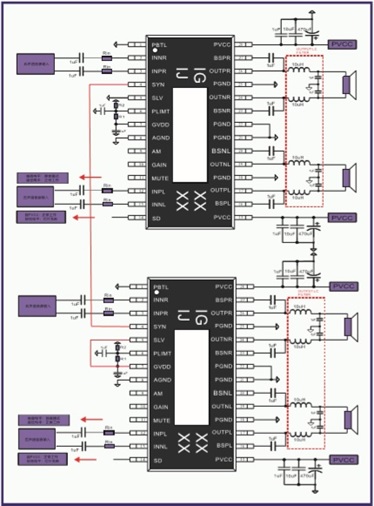

IU8689主從模式應用圖
應用信息

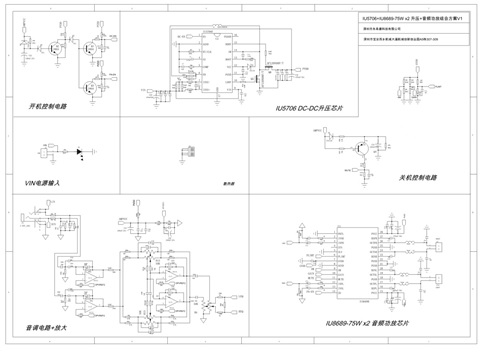

1. IU8689+IU5706 DEMO板原理圖

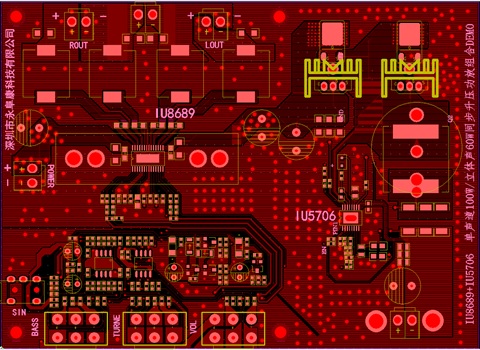

2. IU8689+IU5706 DEMO板頂層設計圖

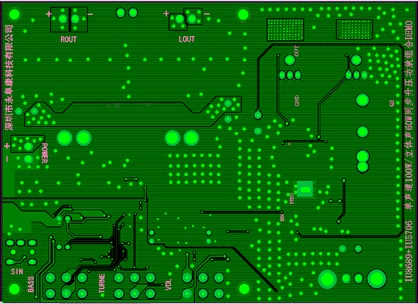

3. IU8689+IU5706 DEMO板底層設計圖

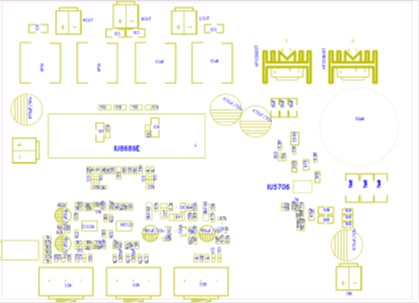

4. IU8689+IU5706 DEMO板貼片圖

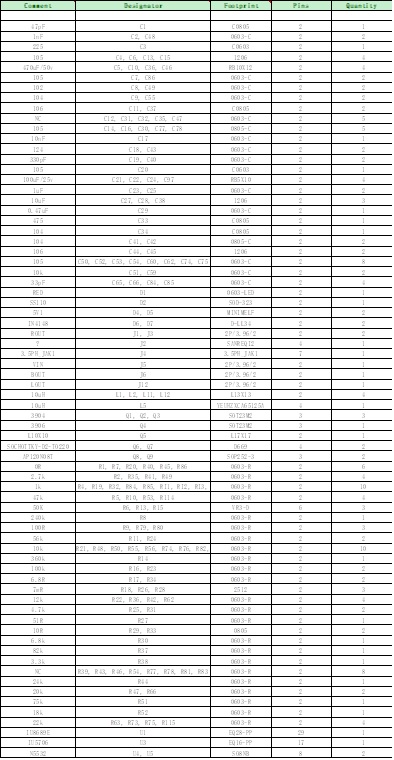

5. IU8689+IU5706 DEMO板物料清單

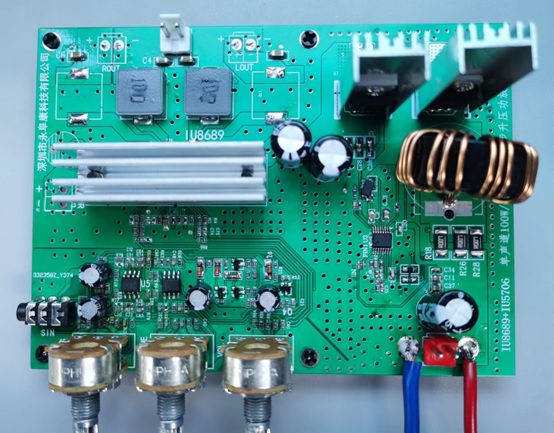

6. IU8689+IU5706 DEMO板實物圖
|
