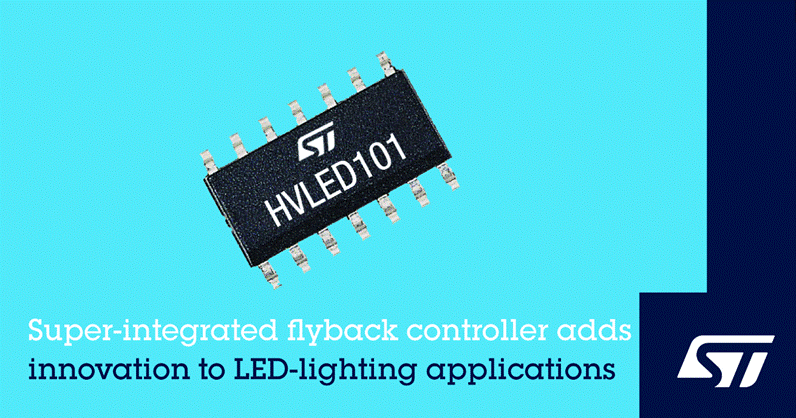

意法半導體的 HVLED101反激式控制器適用于最高180W的LED 燈具，集成各種功能、控制專利技術和初級檢測穩壓支持，有助于提高照明性能，簡化燈具電路設計。

HVLED101是意法半導體的 HVLED系列高功率因數控制器的新成員，集成的800V 啟動電路可將 LED 點亮時間縮短至 250ms以?xún)�。在市電電壓波�?dòng)時，高壓輸入檢測電路和最大功率控制 (MPC)引擎確保功率輸出穩定，讓設計人員可以選擇更小、成本更低的外部無源元件來處理惡劣的市電條件。無隔離反饋的初級檢測穩壓進一步減少了物料成本，并提高了驅動電路的可靠性。

意法半導體的輸入電流整形算法是一項獲得專利的創(chuàng )新技術，可降低總諧波失真(THD)，最大限度修正功率因數。此外，HVLED101 是首款采用意法半導體新開發的波谷鎖定技術的高功率因數反激式變換控制器，可最大限度地減少可聞噪聲，改善穩壓性能，降低總諧波失真度。在準諧振操作穩定狀態下，波谷鎖定方法鎖定跳過的波谷數量，直到輸出功率或輸入電壓發生明顯變化。即使在中低負載負載條件下，電流整形結合波谷鎖定仍然可以改進功率因數和THD失真度。使用 HVLED101控制的反激式轉換器，滿載THD為5%，1/3負載為10%，符合世界上主要的生態設計規范。

此外，在純準諧振操作模式下，設計人員可以用外部電阻設置過零檢測后的延遲時間。通過確保柵極在波谷最低點導通，HVLED101 可以最大限度地減少能量損失和電磁輻射 (EMI)�？傮w而言，HVLED101讓變換器的最高能效達到90% 以上，空載功率低于100mW。

控制器內置所有的必備的保護功能，包括過流保護、輸入過壓保護和掉電保護。智能自動重載定時器 (ART)允許所有保護機制無閂鎖操作，確保照明燈具有優異的可靠性和卓越的用戶體驗。

為幫助開發者加快開發周期，縮短終端產品上市時間，意法半導體提供兩款HVLED101功能演示板。EVLHV101PSR50W 是一款90-265VAC、60V/0.8A的初級檢測穩壓隔離反激式轉換器，而EVLHV101SSR50W與EVLHV101PSR50W設計相同，不同的地方是次級檢測穩壓。

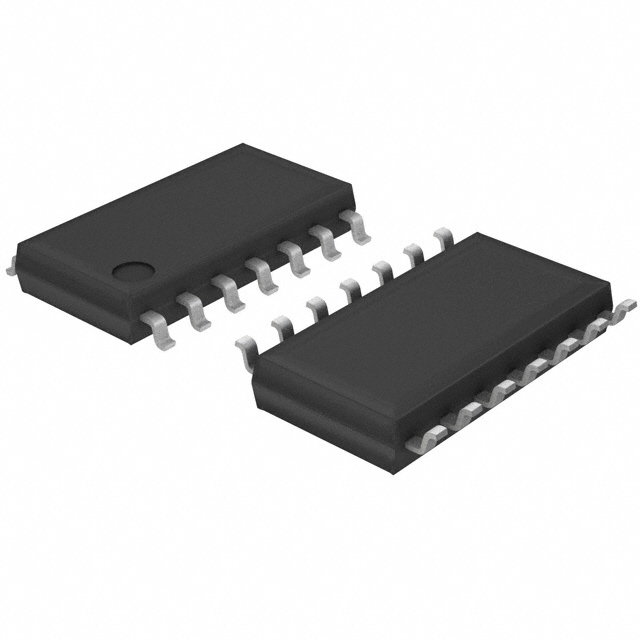

HVLED101采用窄形 SO-14N 封裝，現已量產。
