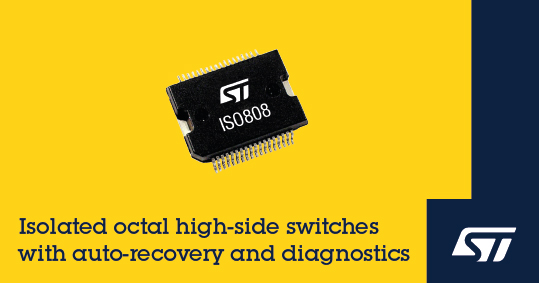

意法半導體發布一個八路輸出高邊開關產品系列。新產品具有電流隔離和保護診斷功能，導通電阻RDS(on)低于 260mΩ ，可提高應用的耐變性、能效、可靠性和故障恢復能力。
新發布的八路輸出開關 ISO808、ISO808A、ISO808-1和ISO808A-1可驅動所有類型的單側接地工業負載，例如，容性負載、阻性負載和感性負載。典型用例是可編程邏輯控制器 (PLC)、工業 PC和計算機數控(CNC)機，特別是需要隔離電流以增強保護功能的智能工廠敏感電子設備。
ISO808和ISO808A限流0.7A，而ISO808-1、ISO808A-1限流1A。ISO808和ISO808-1的每路輸出都有單獨的輸入引腳，可以直接控制或同步開關操作，同時驅動所有輸出引腳。ISO808A和 ISO808A-1具有串行 SPI 輸入引腳和開漏電源正常(Pgood)指示引腳，方便系統管理。全系產品都有一個專用的故障指示引腳。
每路輸出都有單獨的過載保護機制，這樣，沒有過載的通道就可以繼續正常運行。保護機制是通過監測通道溫度和外殼溫度發現過載事件，當發現過載時，通道關閉，然后，通道自動重新開通，快速恢復到正常狀態，盡量減少主控制器介入。如果故障仍然存在，通道將再次關閉�？刂苽入娫窜� (VDD)和處理側(VCC)電源軌具有接地斷路保護、反極性保護、短路保護、外殼熱保護，以及欠壓關斷功能。隔離屏障兩側是通過射頻傳送數據，從而最大限度地提高抗噪能力。內部邏輯電路負載報告任何數據錯誤，如果控制側電源電壓丟失，則看門狗確保處理級輸出功率是安全的。
這些開關的性能和特性有助于工業應用符合適用的國際標準，包括IEC 61000 規范的靜電放電 (ESD)、電氣瞬變和工頻磁場抗擾度，符合 UL1577 和 UL508 隔離規范以及 VDE 0844-11 安全限制。
除了與市場上較熱的其他品牌的開關引腳兼容外，意法半導體的 ISO808系列還有額外優勢，例如，RDS(on)的導通電阻更低，SPI輸入款產品有電源良好引腳。
ISO808系列有一個巨大的開發生態系統，比與其他品牌產品具有更多優勢。四款X-NUCLEO工業數字輸出擴展板(X-NUCLEO-OUT11A1, -OUT12A1, -OUT13A1, and -OUT14A1) 配合 STM32 Nucleo開發板，可以加快器件適用性評估，而圖形界面應用軟件STSW-IFAPGUI 則可簡化器件的配置和控制。
ISO808 系列現已上市，采用 PowerSO36 封裝。 |
