有助于簡化工業電源、便攜式設備充電器和交流/直流適配器操作，節省電能

意法半導體 SRK1004 同步整流控制器降低采用硅基或 GaN 晶體管的功率轉換器的設計難度，提高轉換能效，目標應用包括工業電源、便攜式設備充電器和 AC/DC適配器。

SRK1004的檢測輸入能夠承受高達190V 的電壓，可以連接高低邊功率開關管。共有四款產品供用戶選擇，僅器件選型就可以讓用戶優化應用設計，通過選擇5.5V或 9V的柵極驅動電壓，可以在設計選用理想的邏輯電平 MOSFET、標準 MOSFET 或 GaN 晶體管，避免復雜的計算過程。 SRK1004 適用于非互補性有源鉗位、諧振和準諧振 (QR) 反激式拓撲，引入了能夠簡化開關操作并節省電能的新一代關斷算法。

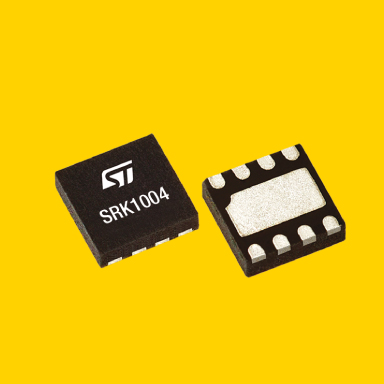

這款控制器能夠讓功率轉換器縮減尺寸，同時提高額定輸出功率。500kHz的最高開關頻率允許使用小尺寸的電磁元件，當使用 GaN 晶體管時，還能最大限度地發揮寬帶隙技術的優勢。這款控制器采用意法半導體的絕緣體上硅 (SOI)制造工藝，在保證優異的魯棒性的同時，還可以采用2mm x 2mm 的DFN-6L微型封裝。

SRK1004的電源電壓是4V至36V，可以使用各種標準工業總線電源。寬壓輸入還可以靈活地調整降壓比，以獲得最佳的能效。此外，該控制器還內置快速短路檢測功能，有助于開發穩健可靠的設備。

在新推出的四款產品中，SRK1004A 和 SRK1004B的柵極驅動電壓為5.5V，可與邏輯電平 MOSFET 或 GaN 晶體管配合使用。柵極驅動電壓9V的 SRK1004C 和SRK1004D 適用采用標準柵極驅動信號的MOSFET。

SRK1004x 同步整流控制器全系產品現已量產。四款產品的評估板EVLSRK1004A、EVLSRK1004B、EVLSRK1004C和 EVLSRK1004D現已上市，這些板子可以幫助開發者加快產品評估過程，及早開始設計。
