特性:

l         DAC的信噪比為100dB（'A的加權），總諧波失真為- 90dB在48kHz，3.3

l         ADC的SNR93分貝（'一'加權），總諧波失真- 81db的在48kHz，3.3

l         可編程的ALC /噪聲門

l         2個片上耳機驅動器

   “ - > 40mW的對16ohm / 3.3V的輸出功率

    - 總諧波失真- 80dB的為20毫瓦，與負載16ohm信噪比90dB

l         數字圖形均衡器

l         低功耗

    - 7mW立體聲回放（1.8V/1.5V供電）

    - 14MW記錄和回放（1.8V/1.5V供電）

l         低壓供應

    - 模擬1.8V至3.6V

    - 數字內核：1.42V至3.6V

    - 數字I / O：1.8V至3.6V

l         256fs / 384fs或USB主時鐘頻率：12MHz，24MHz的

l         音頻采樣率：8，11.025，16，22.05，24，32，44.1，48，88.2，96kHz的從主時鐘內部生成

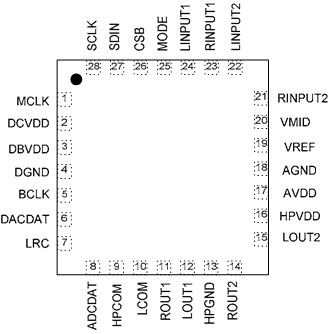

l         4x4mm COL的封裝

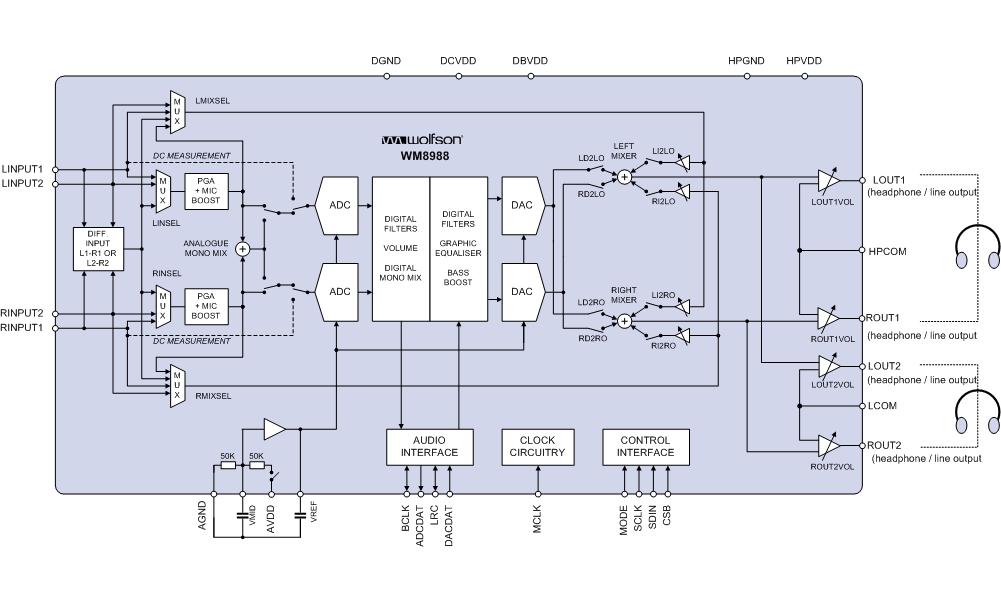

應用原理圖

具體型號說明：

WM8988LGECO/V   28-lead QFN   -25°C to 85°C
WM8988LGECO/RV   28-lead QFN   -25°C to 85°C

產品描述:

    WM8988是一款低功率，高品質的立體聲編解碼器,用于設計便攜式數字音頻。該器件集成了完整的接口，2個立體聲耳機或線路輸出端口。外部元件的需求大幅減少，因為沒有單獨的耳機放大器需求。先進的片上數字信號處理執行圖形均衡器，3 - D音效增強為麥克風或線路輸入自動電平控制。WM8988可作為主機或從機，與各主時鐘頻率，包括12或對于USB設備，或者像12.288MHz和24.576MHz的標準256fs速率24MHz的。不同，如96kHz，48kHz時，44.1kHz的是產生于無需外部PLL時鐘直接需要掌握的音頻采樣率。 WM8988運行的電源電壓下降到1.8V，其數字內核可以在電壓低至1.42v運作，以節省電源，以及所有供應最大為3.6伏特。芯片的不同部分也可以通過軟件控制關機。WM8988采用QFN-28封裝，是手持和便攜式系統的理想選擇。
