產品概述
CSC8007是一款性能優異的7W單聲道AB類音頻功率放大器。在6.5V 工作電壓下，負載3 歐，THD為10%時，輸出功率可達到7W。CSC8007通過優化芯片內部的功率管結構，降低芯片功率管的壓降，輸出效率可達到70%以上。由于CSC8007 工作電壓范圍寬，輸出轉換效率高，應用電路簡單，同時采用ESOP8 封裝，特別適合用于小體積、中小功率、寬電源電壓的便攜系統中。
CSC8007可以通過控制進入待機模式，從而減少功耗，內部具有過熱自動關斷保護機制，增益帶寬積高達2.5MHz，輸出不需要外接耦合電容或上舉電容和緩沖網絡(luò )，通過配置外圍電阻可以調整放大器的電壓增益。

主要特點
 寬工作電壓范圍：2.5~7.4V
 輸出效率高，可到70%以上
 應用在VDD=5V 時，f=1KHz，輸出功率
Po=2.7W，@喇叭4 歐，THD=1%
Po=3.3W，@喇叭4 歐，THD=10%
Po=4.2W，@喇叭3 歐，THD=10%
Po=5.3W，@喇叭2 歐，THD=10%
 應用在VDD=6.5V 時，輸出功率
Po=4.5W，@喇叭4 歐，THD=1%
Po=5.5W，@喇叭4 歐，THD=10%
Po=5.6W，@喇叭3 歐，THD=1%
Po=7.0W，@喇叭3 歐，THD=10%
 待機電流小于1uA
 通過輸入電阻調節增益，最大增益36dB
 具有過熱自動保護功能
 外圍元件少
 封裝形式：ESOP8

典型應用
  中功率桌面多媒體音響
  便攜式音響系統
  擴音器

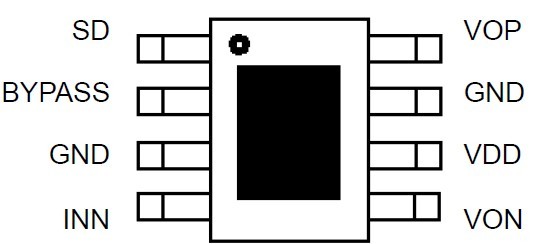

引出端排列

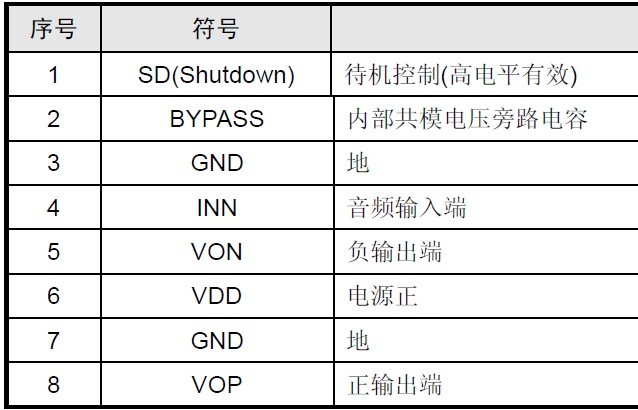

引出端功能

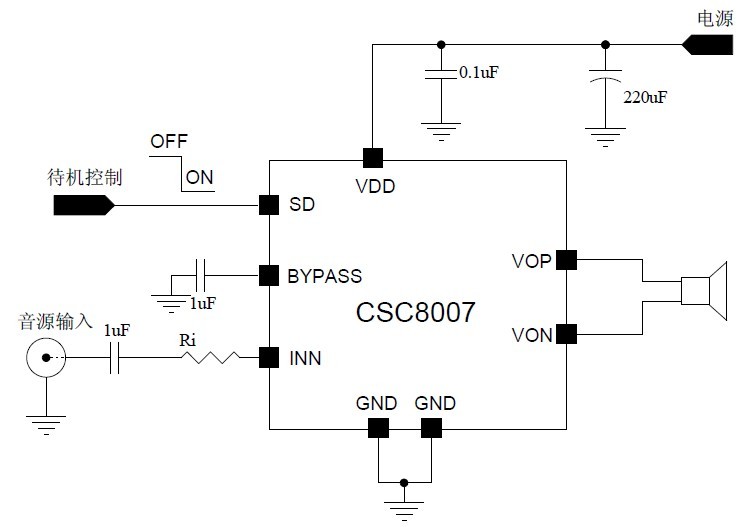

典型應用圖
