當前位置：首頁->產品展示->功放IC->CS8626(免濾波、50W單聲道D類音頻放大器) |
|
|
| 產品名稱： |
CS8626(免濾波、50W單聲道D類音頻放大器) |
| 封裝形式： |
ESOP-16 |
| 兼容型號： |
CS8622/CS8623 |
| 產品功能： |
50W/23V/6Ω |
產品規格書下載： CS8626.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |

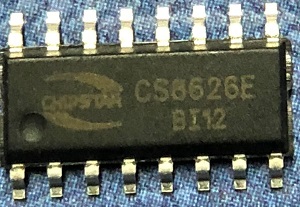

詳細介紹 |
 |
|
 |
概要
CS8626E是一款55W單聲道高效D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS8626E單通道音頻功率放大 器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。管腳兼容CS8622/CS8623，為客戶產品音質提升提供無縫切換的便利。
CS8626E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8626E可以驅動低至4Ω 負載的揚聲器 ,最高可提供55W的連續功率;CS8626E具有高達92%的效率，使得在播放音樂(lè )的時候不需要額外的散熱器。
CS8626E提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率
PO at 10% THD+N, VDD = 18V@RL = 4 Ω 42.5W
PO at 10% THD+N, VDD = 19.0V@RL = 4 Ω 47W(峰值)
PO at 10% THD+N, VDD = 22V@RL = 6 Ω 46W
PO at 10% THD+N, VDD = 23V@RL = 6 Ω 50W
PO at 10% THD+N, VDD = 22V@RL = 8 Ω 36W
PO at 10% THD+N, VDD = 23V@RL = 8 Ω 40W
● 管腳外圍兼容CS8622E
● 效率高達92%，無需散熱片
● 較大的電源電壓范圍8V~23V
● 免濾波功能
● 揚聲器保護包括可調功率限制器加直流保護
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 四級增益可調
● 差分輸入
封裝
ESOP16
應用
LCD TV
家庭音響系統

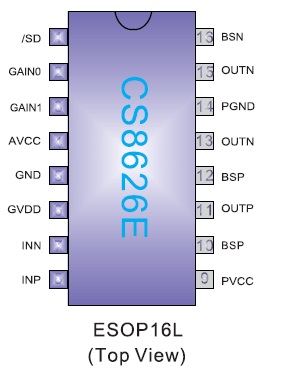

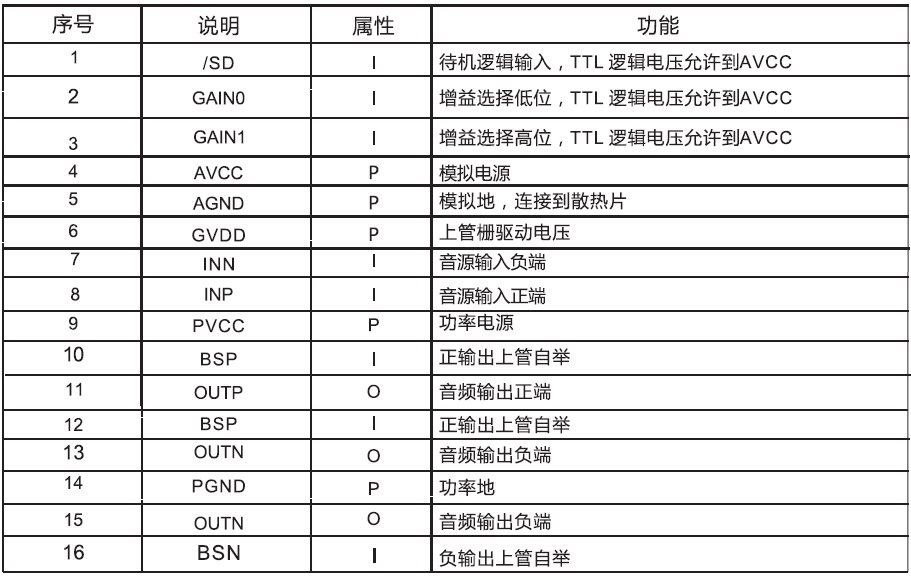

引腳排列及定義

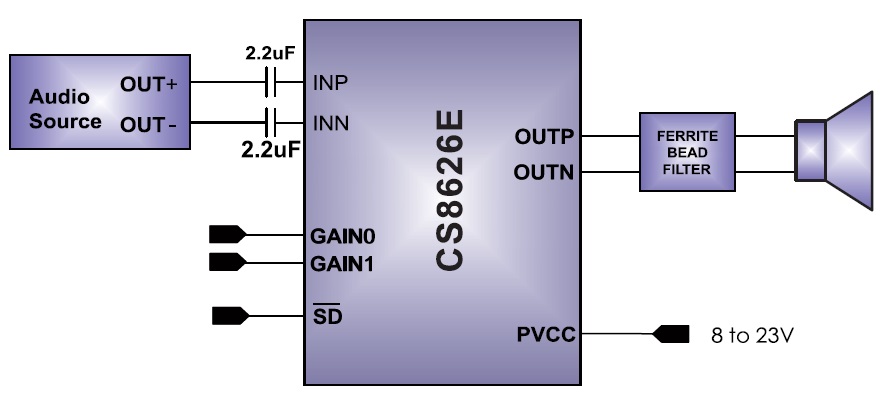

典型應用圖

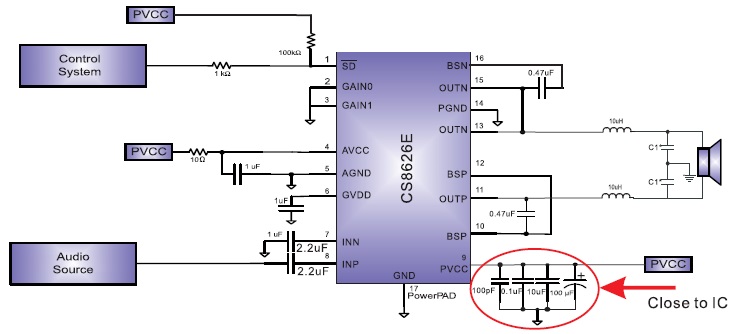

差分輸入應用線路圖
單端輸入應用線路圖 |
|
| |
|
|
| |
| |
|
