描述
LGS51860是一個內部集成功率MOS管的高頻同步DC/DC降壓轉換器，能夠驅動高達6A的負載電流。它提供了一個非常緊湊的解決方案，在輸入范圍內實現6A的連續輸出電流，有優秀的負載和線性調節率。 LGS51860具有同步模式運行，在輸出電流負載范圍內具有更高的效率，在空載或輕載時，進入FCCM 模式且有較低輸出紋波。LGS51860只需要較少數量的現成的標準外部組件，并提供了節省空間的QFN-16(3mmx3mm)封裝。
恒定導通時間(COT)控制模式能提供非�？斓乃矐B(tài)響應和簡單的回路設計，以及非常優秀的輸出調整率。附加功能包括：可調節軟啟動時間，電源正常標志，熱關機，井且集成了輸出短路保護，在FB電壓較低時提供HICCUP模式以避免短路時過熱。
特性
輸入電壓范圍：2.75V-7V
輸出電壓范圍：0.6V-VIN x DMAX
6A輸出電流
內部集成功率MOS管
高效同步模式
預偏置啟動
低輸出紋波的FCCM模式
固定1200kHz開關頻率
外部可調節軟啟動時間
內部環路補償，簡化系統設計
電源正常指示
保護功能：UVLO/OCP/SCP/OTP
Hiccup模式
結溫范圍為-40℃至+125℃
所有端口都具備士2000V(HBM)ESD保護
提供超小型QFN-16 (3mmx3mmx 0.75mm)封裝
應用
FPGA電力系統、光學組件、電信系統、聯網、工業設備等

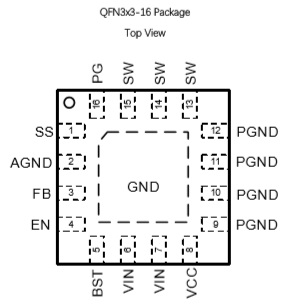

引腳排列

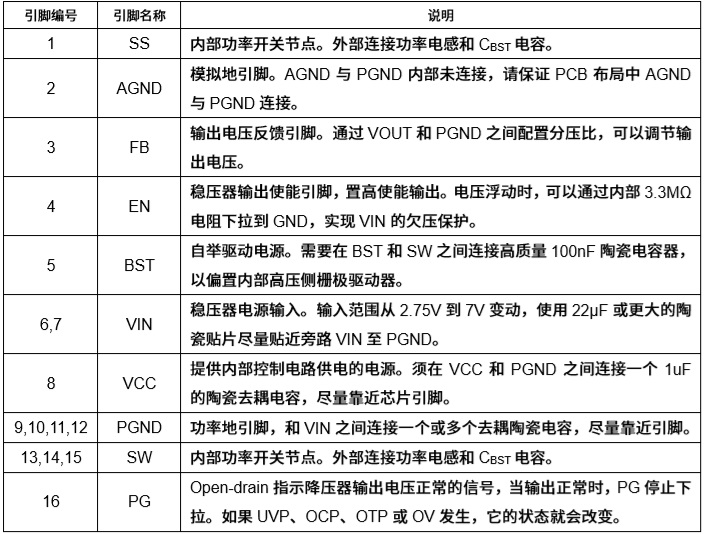

引腳功能描述

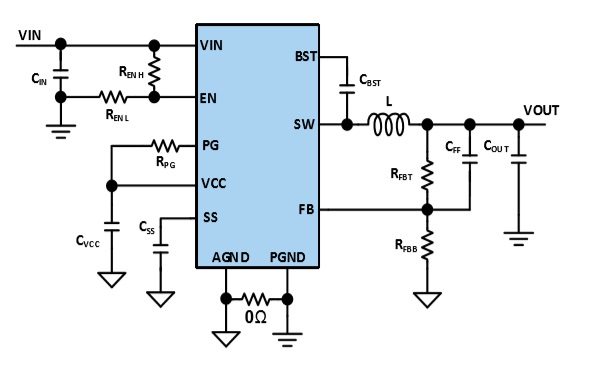

典型應用圖
