當前位置:首頁->產品展示->電源管理IC->NDP1415(40V輸入20A外置MOS大電流同步降壓控制器IC)
產品名稱: NDP1415(40V輸入20A外置MOS大電流同步降壓控制器IC)
封裝形式: QFN-16/SSOP-10
兼容型號:
產品功能: NDP1415是一款高效率同步降壓DC/DC控制器。其內部采用抖頻、平均電流控制模式構架。能夠為負載持續提供高達20A的輸出電流。NDP1415具有出色的線路和負載調節能力。該芯片支持7V至38V的極寬輸入電壓范圍,輸出電壓從3.3V至25V可調。
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

描述

    NDP1415是一款高效率同步降壓DC/DC控制器。其內部采用抖頻、平均電流控制模式構架。能夠為負載持續提供高達20A的輸出電流。NDP1415具有出色的線路和負載調節能力。該芯片支持7V至38V的極寬輸入電壓范圍,輸出電壓從3.3V至25V可調。

    NDP1415具有短路保護和過熱保護功能,內部軟啟動電路可避免上電期間的輸入浪涌電流,以提高系統穩定性。

    NDP1415外圍簡潔,只需要極少外圍器件。加上各種保護功能,可靠性更高。

特征

寬輸入工作電壓范圍:7V至38V

20A連續輸出電流

24V輸入時效率高達96%

CC(恒流)/CV(恒壓)模式控制

磚墻電流限制

內置可調線路補償

可調輸出電壓

+/-2%輸出電壓精度

+- 6%電流限制精度。

可編程開關頻率(130KHz~300KHz)

輕負載下的突發模式操作

內置環路補償電路

內置軟啟動電路

SSOP10 和QFN3×3-16封裝

應用

汽車充電器、可充電便攜式設備、網絡(luò )系統、分布式電力系統等

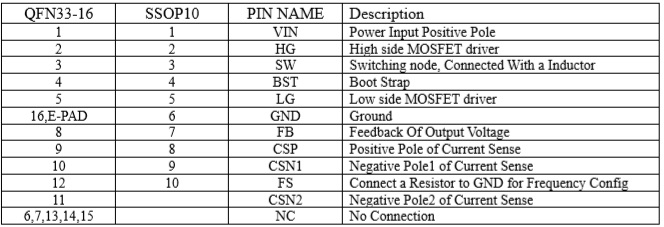

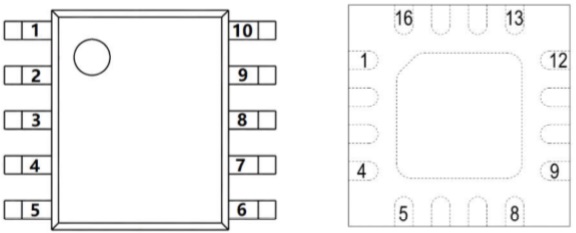

管腳排列及定義

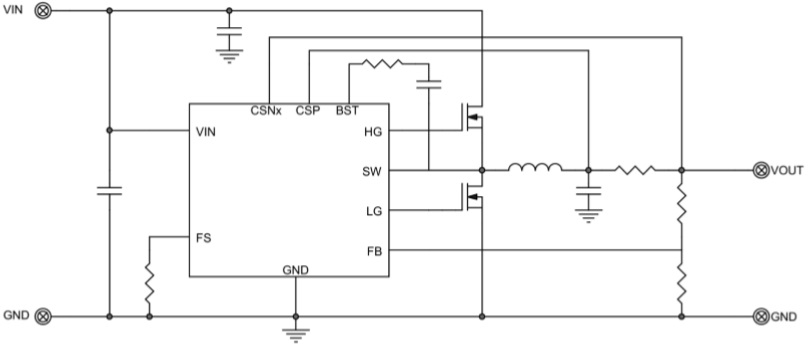

典型應用圖
