概述
HT3382是一款高效D類音頻功率放大器。 在其頂部散熱PAD上連接一個小型散熱器后， 在24V供電的立體聲（BTL）、 THD+N=10%條 件下，能夠持續提供2*75W/4Ω功率輸出。
HT3382具有先進的擴頻功能來抑制EMI。
此外，HT3382內置關斷功能使待機電流最 小化，同時內置了MUTE功能，還集成了過壓 保護、直流保護、短路保護、熱保護和電源欠 壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率（BTL）
2×60W (VDD=24V, RL=4Ω, THD+N=1%)
2×75W (VDD=24V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-26V寬電壓輸入范圍
・超過93%效率，需散熱器
・擴頻功能
・MUTE功能
・模擬差分/單端輸入，輸出立體聲
・可選增益：32dB/26dB
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和 短路保護
・無鉛無鹵封裝，ETSSOP28，頂部散熱片
應用
・條形音箱 ・無線智能音箱 ・便攜式音箱 ・消費類音頻應用 ・拉桿音箱 ・LCD電視/監視器

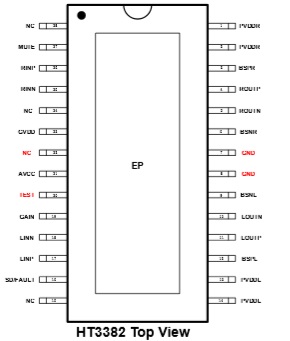

引腳信息

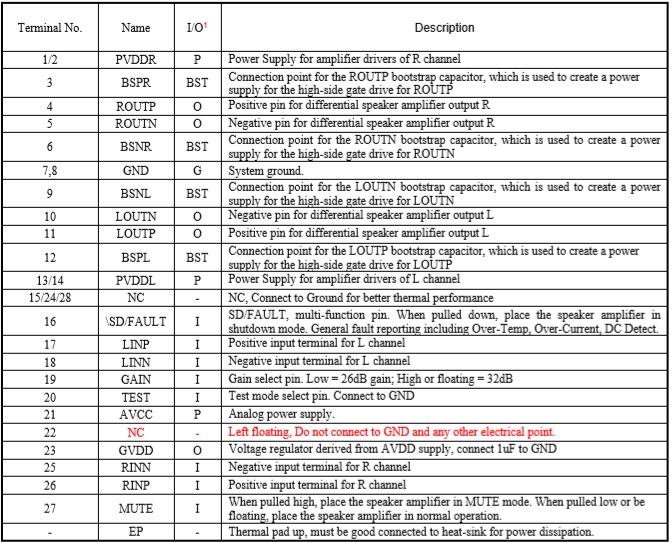

引腳定義

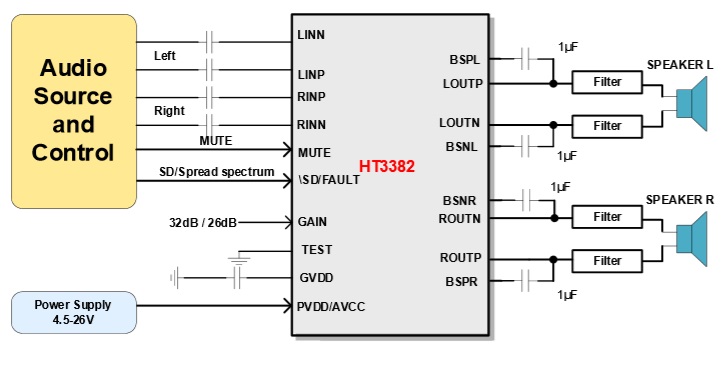

典型應用圖
