當前位置：首頁->產品展示->電源管理IC->NDP23301（100%最大占空比、4.6V-30V輸入3A同步降壓IC）

產品名稱： NDP23301（100%最大占空比、4.6V-30V輸入3A同步降壓IC）
封裝形式： SOP-8
兼容型號：
產品功能： NDP23301KC是一款全集成高效率同步降壓DC/DC轉換器。支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。3A峰值輸出電流,100%最大占空比
產品規格書下載：
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

描述

NDP23301KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達3A的峰值輸出電流。NDP23301KC具有出色的線路和負載調節能力。該芯片支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。

NDP23301KC具有短路保護和過熱保護功能，內部軟啟動電路可避免上電期間的輸入浪涌電流，以提高系統穩定性。

NDP23301KC外圍簡潔，只需要極少外圍器件。加上各種保護功能，可靠性更高。

特征

寬輸入工作電壓范圍：4.6V至30V

3A峰值輸出電流

效率高達92%

100%最大占空比

可調輸出電壓

+/-2%的輸出電壓精度

集成式75mΩ上管開關

集成35mΩ下管開關

270KHz-420kHz開關頻率可調

輕負載下的突發模式操作

內置環路補償電路

內置軟啟動電路

SOP8封裝

應用

可充電便攜式設備、網絡(luò )系統、分布式電力系統等

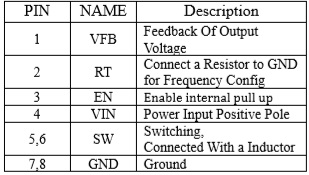

管腳排列及定義

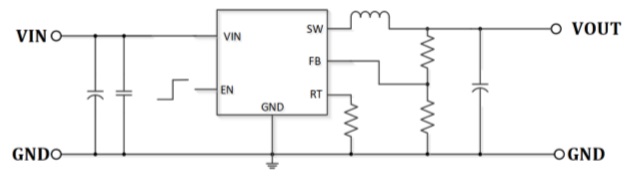

應用原理圖


    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
NDP13701 NDP13701QB是一款全集成高效率同步降壓DC/DC轉換器，能夠為負載持續提供高達7A的持續輸出電流；支持7.5V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至29V可調。 QFN5*5 7.5V-30V 7A、30V高效同步降壓DC/DC轉換器
NDP23501 NDP23501KC是一款全集成高效率同步降壓DC/DC轉換器。能夠為負載持續提供高達5A的持續輸出電流，支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調；100%最大占空比。 SOP-8 4.6V-30V 5A、30V高效同步降壓DC/DC轉換器
NDP23301 NDP23301KC是一款全集成高效率同步降壓DC/DC轉換器。支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。3A峰值輸出電流,100%最大占空比 SOP-8 4.6V-30V 3A、30V高效同步降壓DC/DC轉換器
NDP1360 NDP1360KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達6A的輸出電流。，NDP2821KC具有出色的線路和負載調節能力。該芯片支持7V至32V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。 ESOP-8 7V-32V 6A、34V高效同步降壓DC/DC轉換器
NDP1331 NDP1331KC是一款全集成高效率同步降壓DC/DC轉換器。寬輸入工作電壓范圍：7V至32V；2.8A連續輸出電流；效率高達93%；CC恒流/CV恒壓模式控制；100%占空比調整率 SOP-8 7V-32V 2.8A、34V高效同步降壓DC/DC轉換器
NDP1324 NDP1324KC是一款全集成高效率同步降壓DC/DC轉換器。寬輸入工作電壓范圍：7V至30V;2.4A連續輸出電流;效率高達93%;CC/CV模式控制;100%占空比調整率 SOP-8 7V-30V 2.4A、30V高效同步降壓DC/DC轉換器
NDP23A5QB NDP23A5QB是一款全集成高效率同步降壓DC/DC轉換器，寬輸入工作電壓范圍：7V至30V；15A連續輸出電流；效率高達96%；可調輸出電壓。 QFN5*5 7V-30V 15A、30V高效同步降壓DC/DC轉換器
