概述

HT7712是一款2A降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器采用低ESR（聚合物）或超低ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。HT7712xx采用SOT563和SOT23-6封裝。

特點

・2A降壓，內置100mΩ和60mΩ功率管

・于快速瞬態響應，外部元器件少

・輸入電壓范圍：4.5V~18V

・輸出電壓范圍：0.6V~9V

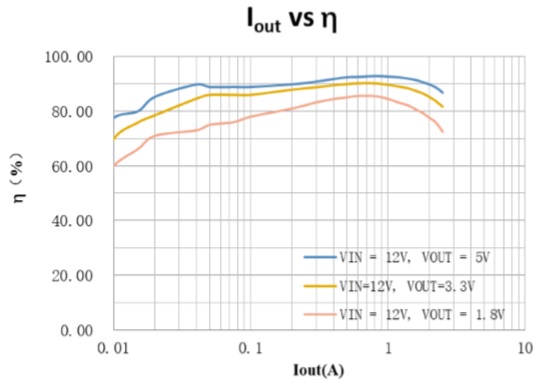

・脈沖跳躍模式使得輕載下高效率

・850kHz開關頻率

・關斷電流<=2uA (典型值)

・軟起動，輸出預先有電壓時有啟動延遲

・逐周期過流檢測限制

・打嗝模式過流關斷

・欠壓保護、過熱關斷保護，不鎖定可自動恢復

・具有使能pin

・無鉛封裝，SOT563-6, SOT23-6

・12V電源軌・電視・嵌入式系統・家庭網絡(luò )終端・電表・機頂盒・監控・數字信號調制解調器等

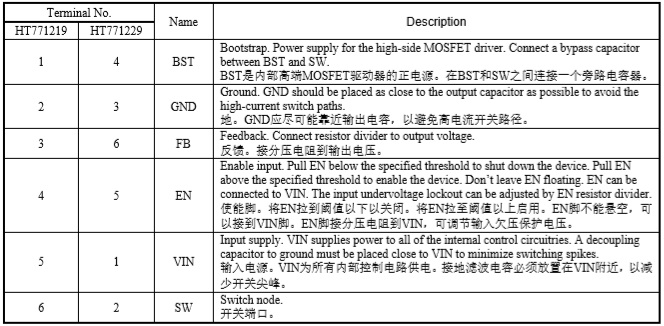

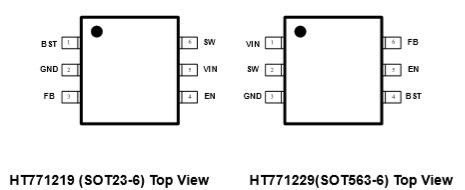

管腳排列及定義

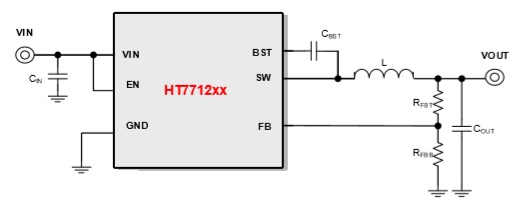

典型應用原理圖
