| 典型應用電路：
輸入電源為鋰電池（3.2v≤Vin≤4.2v）
1．驅動負載150mA≤Io≤500mA

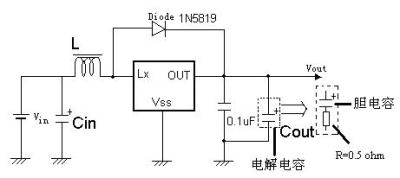

（1）TP8350典型應用電路
鋰電池輸入條件下TP8350驅動大負載電路
建議各器件參數L=47uH（內阻<0.1ohm），Cin=47uF（實際應用中可不接該電容），
Diode=1N58171N58181N5819，
Cout為20uF電解電容（或20uF膽電容串聯0.5歐姆電阻）和0.1uF陶瓷電容并聯。
驅動400mA負載下，效率高于80%
（2）TP8356典型應用電路
鋰電池輸入條件下TP8350驅動大負載電路
建議各器件參數L=100uH（內阻<0.1ohm），Cin=47uF（實際應用中可不接該電容），
Diode=1N58171N58181N5819，
Cout為20uF電容（不分電解電容、膽電容）串聯0.5歐姆電阻和0.1uF陶瓷電容并聯。
驅動400mA負載下，效率高于80%
2． 驅動負載Io<150mA時
TP8350、TP8356外圍器件參數參照TP83規格書中典型應用電路的參數。
注意：TP8350、TP8356應用中陶瓷電容0.1uF~1uF必須接上，并且靠近芯片輸出端。 |
