隨著廣場舞火遍大江南北，拉桿音箱這一新的品類出貨量成井噴之勢。目前拉桿音箱多以12V鉛酸電池的為主，由于電源電壓的限制，音箱的輸出功率、音質很難盡入人意�，F階段市場上主要采用控制器+MOS管+TPA3116的升壓音頻解決方案，外圍需要很大的繞線電感、散熱器，存在成本高、尺寸大、升壓效率低等不足。深圳市永阜康科技有限公司推出基于HT7178+HT317的12V同步升壓至20V、52W單聲道D類音頻放大拉桿音箱組合解決方案，無需外圍MOS管、二級管及散熱器，，同步升壓效率最高達95%，D類音頻功率放大器內置功率限制功能 (Power Limit)、自動增益控制（AGC）功能、限幅功能（PLIMT），為廣場舞愛好者提供HI-FI級的音質體驗。
方案簡介
此方案大致分為兩個主要級：
1，采用HT7178同步升壓轉換器。此設計10V-15V輸入電壓，可實現20V輸出，并且能夠為負載提供5.2A連續電流;

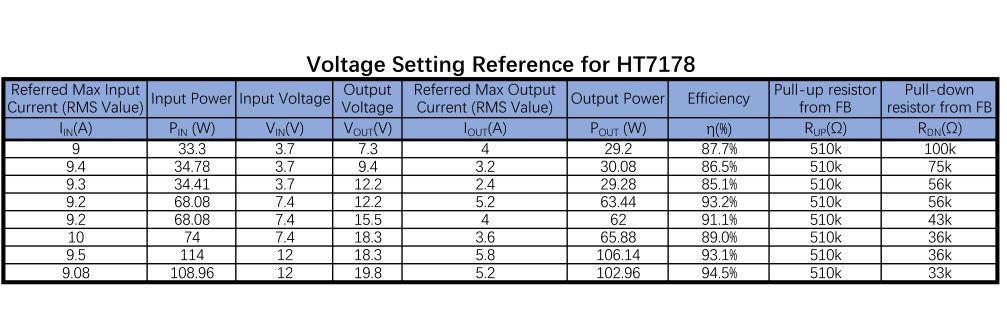

下表為HT7178典型指標
2，采用HT317 D類音頻功放IC，20V提供52W/4歐 ( THD+N=10%)持續功率輸出；

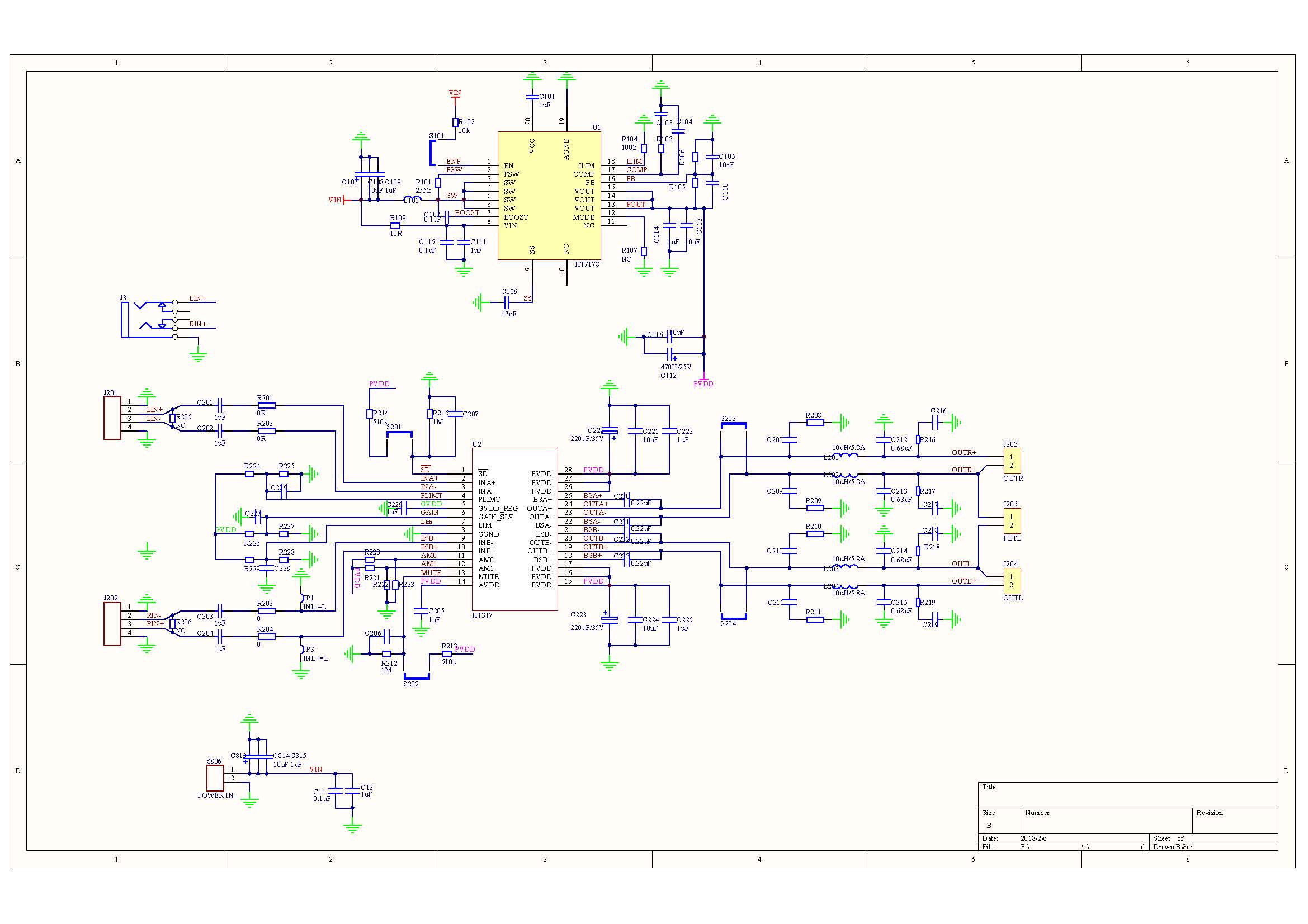

應用原理圖

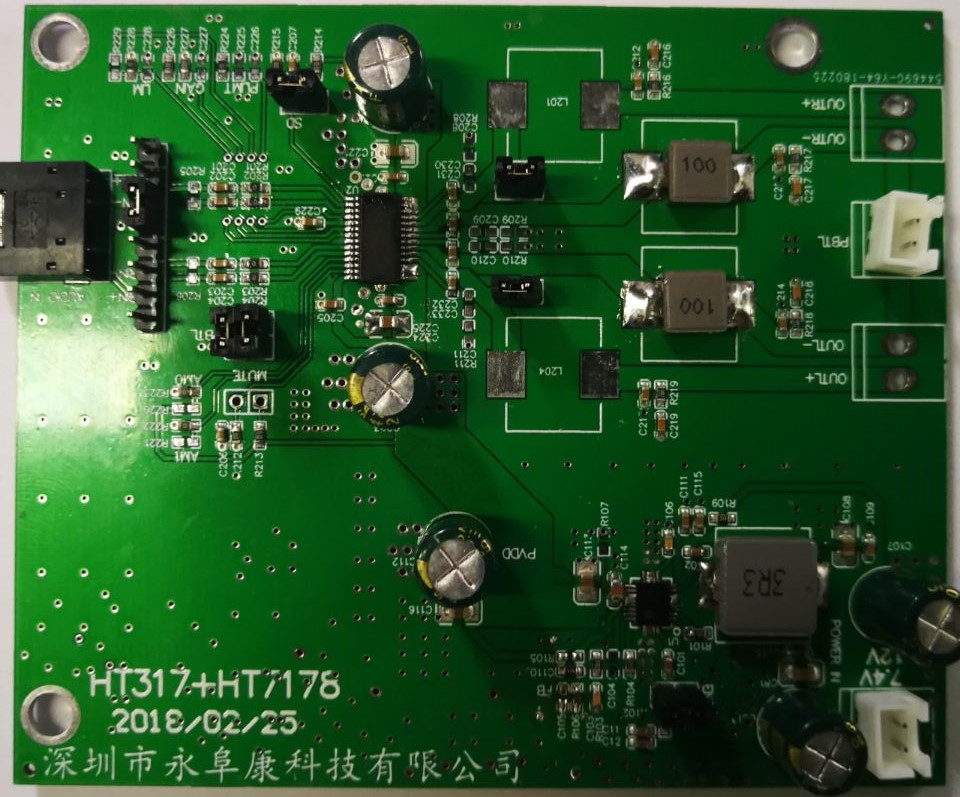

DEMO實物圖

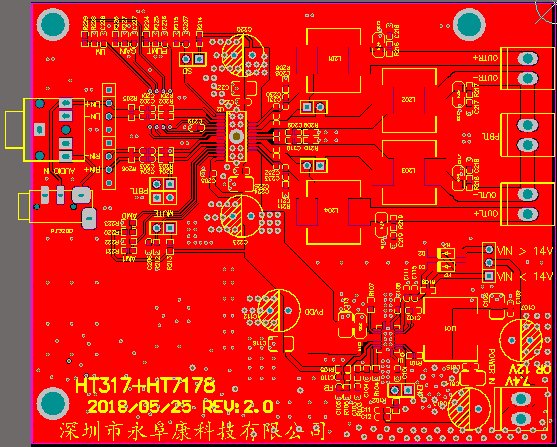

PCB正面圖

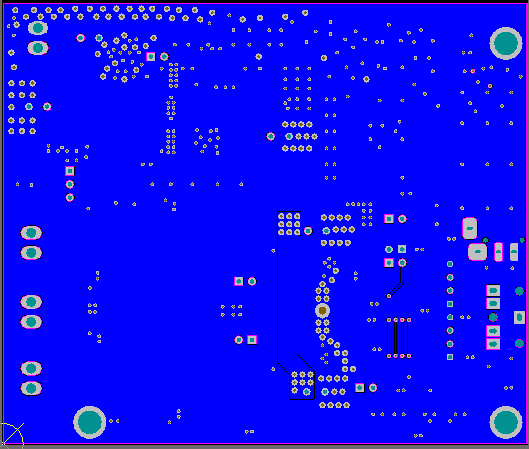

PCB反面圖
HT7178詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3775.htm
HT317詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3773.htm |
