意法半導體高速、高分辨率電機驅動板，使開源3D打印機性能最大化

文章來源：永阜康科技更新時間：2018/6/9 10:30:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

意法半導體的EVALSP820-XS電機驅動板將意法半導體工業控制專長充分運用于 RAMPS（RepRap Arduino Mega Pololu Shield）開源3D打印機平臺，讓3D打印機廠商能夠挖掘打印機的全部潛能，提高打印速度和表面光潔度。

RAMPS模塊化平臺正在降低3D打印熔絲制造（FFF）技術的門檻，讓設備廠商、小企業和家庭用戶能夠快速開發產品原型，制造零部件，或輔助教學。Arduino Mega 2560或Arduino DUE基板提供基本的3D打印控制功能，用戶可以使用Mega兼容Shield擴展板在主板上插入所選電機驅動器、擠出機控制器和所需的任何其它功能。

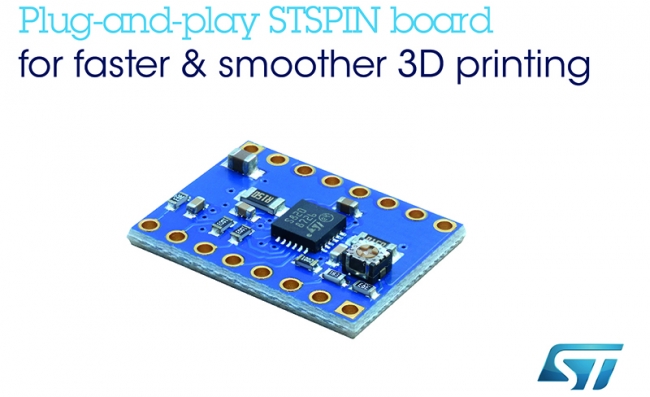

作為即插即用的擴展板，意法半導體的EVALSP820-XS可以驅動RAMPS打印機以前所未有的速度運行，大幅提高吞吐量；微步分辨率從½步到1/256步每微步，確保打印表面平滑度領先同級。

3D打印性能實現如此巨大的飛躍關鍵在于意法半導體的STSPIN820步進電機驅動器IC。STSPIN820嵌入了針對工業應用開發的高速電機控制輸入電路和算法，還在尺寸極小的4mm x 4mm QFN封裝內集成強大的1.5Arms輸出級，內置全面的保護功能，包括欠壓鎖定、過流/短路保護和熱關斷，保證工業設備的耐用性。

該驅動板還可用于其它開發項目，加快平穩、高速步進電機控制的開發周期，例如，監控攝像機平臺、紡織品制造設備或縫紉機、醫療設備、點鈔機、辦公室和家庭自動化設備、銷售終端設備和機器人技術。7V-45V工作電壓范圍和簡單的主機接口（包括步進時鐘和方向輸入引腳）讓STSPIN820具有多用途、經濟且易于集成的優點。
