產品名稱： L9110/HR9110(1.2A玩具單通道直流電機驅動IC）
封裝形式： SOP-8
兼容型號： L9110
產品功能： HR9110是應用于直流電機方案的單通道H橋驅動器芯片。
產品規格書下載： HR9110.pdf
在線客服：
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695
申請樣品：  申請樣品

    詳細介紹

描述
HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使能HR9110易用于玩具方案。
HR9110內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能HR9110的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型150℃），HR9110會(huì )關斷所有的輸出，防止潛在安全隱患。只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電流才重新控制驅動電路。管腳功能完全兼容L9110。

特點
●內置PMOS、NMOS的單通道H橋驅動器
●四種驅動功能：正傳、反轉、停轉和剎車功能
●低RDS(ON)電阻（0.3Ω），連續輸出電流1.2A
●低待機電流（0.01uA）和低靜態工作電流（0.2mA）
●低工作電壓
●寬電壓供電，1.8V-6.8V
●內置過溫關斷保護電路
●符合RoHS標準

應用
鋰電池直流電機驅動
玩具機器人控制

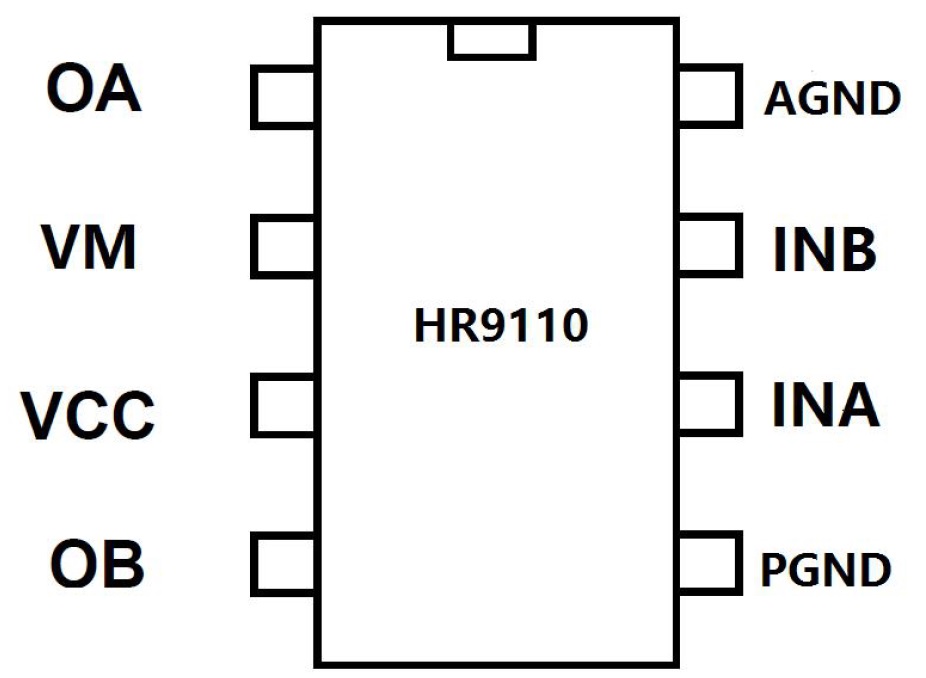

管腳圖

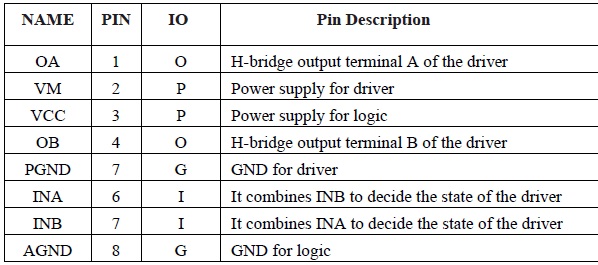

管腳列表

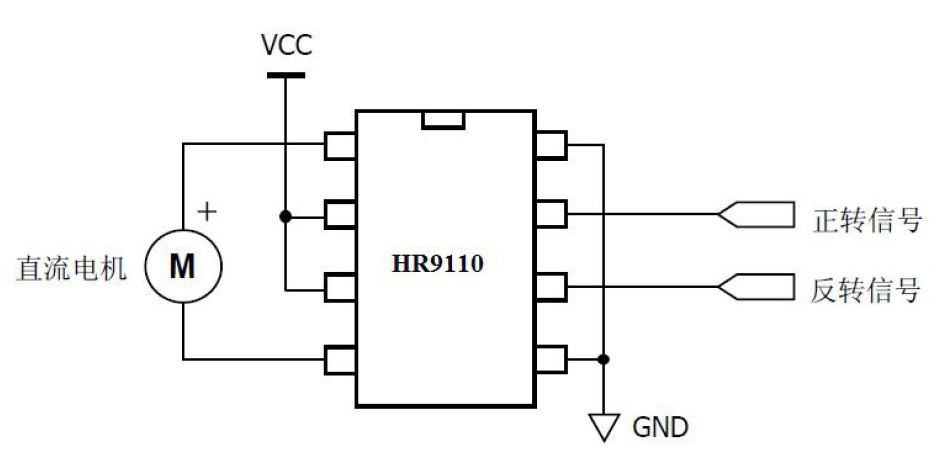

典型應用原理圖
