STSPIN840兩個雙向有刷DC馬達同時驅動方案
文章來源：永阜康科技 更新時間：2018/9/30 9:27:00
在線咨詢：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695

ST公司的STSPIN840是緊湊的有刷DC馬達驅動器,能同時驅動兩個雙向有刷DC馬達,在4 x 4 mm QFN封裝上集成了兩個控制邏輯和全保護低RDSon兩個全橋功率級,工作電壓從7V到45V,最大輸出電流1.5Arms,全保護包括非耗散過流保護,短路保護,欠壓鎖住和熱關斷.主要用在工業自動化和服務機器人,醫療和保健,ATM,舞臺照明,熱打印機,紡織和縫紉機,銷售機以辦公和家庭自動化.本文介紹了STSPIN840主要特性,框圖,應用框圖和電路,以及馬達驅動擴展板X(qián)-NUCLEO-IHM15A主要特性,電路圖和材料清單.
The STSPIN840 is a compact brushed DC motordriver able to drive two bi-directional brushed DCmotors simultaneously. It integrates, in a verysmall 4 x 4 mm QFN package, both the controllogic and a fully protected low RDSon dual fullbridgepower stage.
Thanks to a dedicated PARALLEL input pin theparallel mode function can be enabled,transforming the device in an equivalent andmore powerful single full-bridge able to deliver upto 3Arms current at an equivalent HS + LS RDSonof 500 mohm.
The STSPIN840 embeds two independent PWMcurrent controllers (one for each full bridge) basedon user settable values of reference voltage andOFF time.The devices can be forced in a low consumptionstate reducing the total current consumption downto less than 45uA.
As with all other devices from the STSPIN family,the STSPIN840 integrates a complete set ofprotections for the power stages (non-dissipativeovercurrent, thermal shutdown, short-circuit andundervoltage lockout) making it a bulletproofsolution for the new wave of demanding industrialapplications.

STSPIN840主要特性:
 Operating voltage from 7 to 45 V
 Maximum output current 1.5 Arms
 RDSon HS + LS = 1 ohmtyp.
 Current control with adjustable OFF time
 Current sensing based on external shuntresistors
 Full protections set
– Non-dissipative overcurrent protection
– Short-circuit protection
– Undervoltage lockout
– Thermal shutdown
 Parallel operation mode achieving single fullbridgeconfiguration with output IRMS = 3 Armsand RDSon HS + LS = 500 mohmtyp.
 Low standby current consumption

STSPIN840應用:
 Industrial automation and service robots
 Medical and health care
 ATM and money handling machines
 Stage lighting
 Thermal printers
 Textile and sewing machines
 Vending machines
 Office and home automation

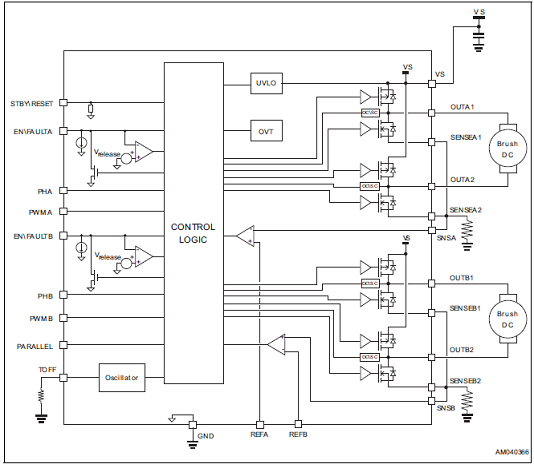

圖1.STSPIN840框圖(通用)

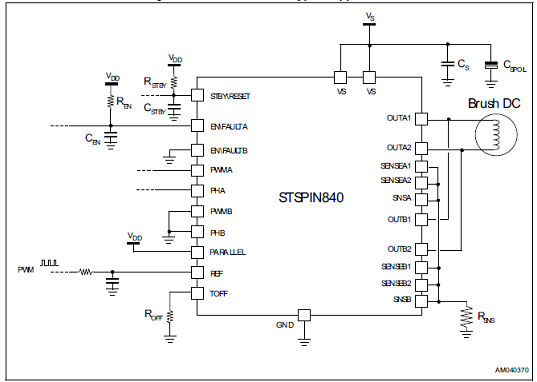

圖2.STSPIN840 PARALLEL模式應用電路

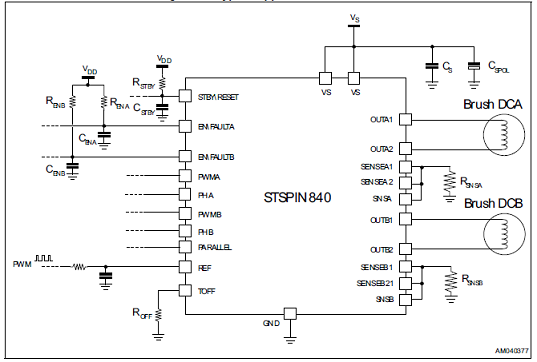

圖3.STSPIN840典型應用電路

基于STSPIN840的雙刷DC馬達驅動擴展板X(qián)-NUCLEO-IHM15A

Dual brush DC motor driver expansion board based on STSPIN840 for stm32 Nucleo The X-NUCLEO-IHM15A1 dual brush DC motor driver expansion board is based on the STSPIN840 for STM32 Nucleo.

It provides an affordable and easy-to-use solution for the implementation of compact motor driving applications such as thermal printers, robotics and toys.

Thanks to the parallel operation, it can be easily converted to a single brush DC driver with double current capability.

The current limiters and complete set of protection features make it suitable for rugged applications.

The X-NUCLEO-IHM15A1 is compatible with the Arduino UNO R3 connector and most STM32 Nucleo boards.

馬達驅動擴展板X(qián)-NUCLEO-IHM15A主要特性:

Voltage range from 7 to 45 V
Output current up to 1.5 Arms for each motor
Two independent current limiters with adjustable OFF time
Full protection set including: overcurrent, short-circuit, under voltage lock out and thermal shutdown
Parallel operation
Compatible with Arduino UNO R3 connector
Compatible with STM32 Nucleo boards

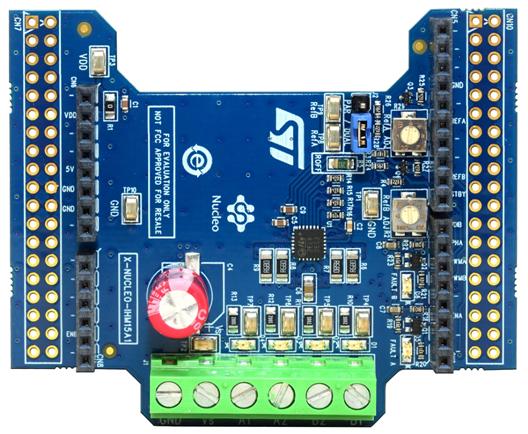

圖4.馬達驅動擴展板X(qián)-NUCLEO-IHM15A外形圖

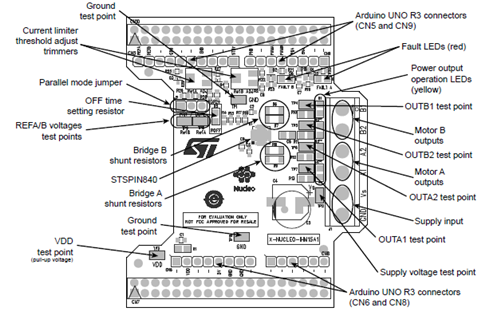

圖5.馬達驅動擴展板X(qián)-NUCLEO-IHM15A開關和連接器位置圖

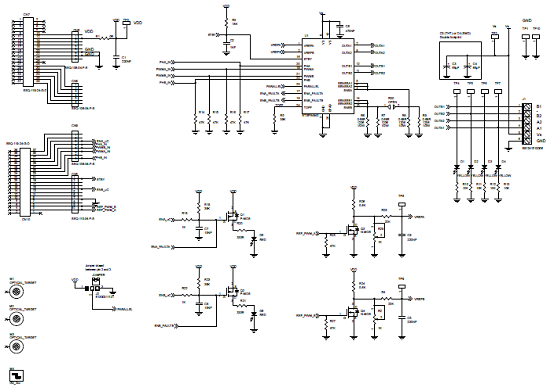

圖6.馬達驅動擴展板X(qián)-NUCLEO-IHM15A電路圖

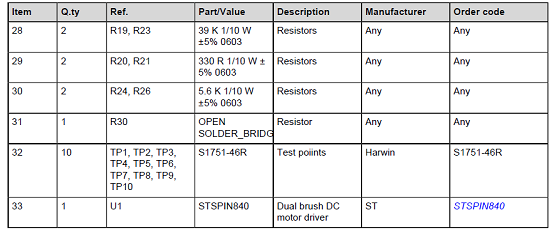

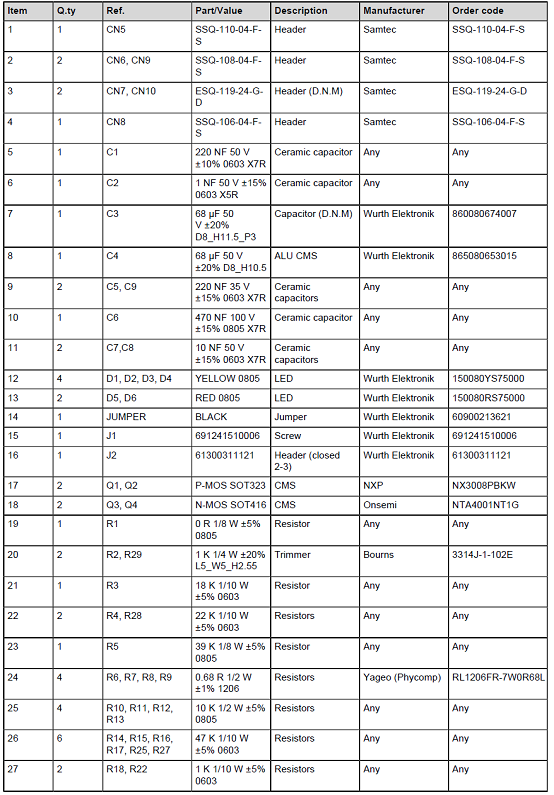

馬達驅動擴展板X(qián)-NUCLEO-IHM15A材料清單:



    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
AT8812C AT8812C為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。 DRV8812/DRV8813 HTSSOP-28 8～38V 具有4級電流調節的1A雙極步進電機驅動IC
AT8810 AT8810為打印機和其它電機一體化應用提供一種雙通道集 成電機驅動方案。 BD68610 HTSSOP-16 8～38V 舞臺燈光專用步進電機驅動IC
HR4995 HR4995是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。 A4985 QFN-24 8V-38V 內置轉換器和過流保護的微特步進電機驅動芯片
HR9110 HR9110是應用于直流電機方案的單通道H橋驅動器芯片。 L9110 SOP-8 1.8V-6.8V 1.2A玩具單通道直流電機驅動IC
HR2125 HR2125是一種雙通道、低導通壓降的正反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。 DFN-10 1.8V-6.8V 低壓雙通道H橋驅動器
AT8870 AT8870是一款刷式直流電機驅動器，適用于打印機、電器、 工業設備以及其他小型機器 DRV8870/A4950 SOP-8 6.5V-38V 3.6A單通道刷式直流電機驅動IC
AT8812 AT8812為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。AT8812有兩路H橋驅動，最大輸出38V 2A，可驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或者其它感性負載。 DRV8812 HSSOP-28 8V-38V
AT8313 AT8313提供三路可獨立控制的半H橋驅動，每個半H橋可輸出2.5A峰值電流或1.75A均方根（RMS）電流輸出，可驅動一個三相直流無刷電機，也可被用于驅動螺線管或者其它負載。 DRV8313 QFN-36 8-38V
HR8826 HR8826是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3A。HR8826的衰減模式可編程。 DRV8825 TSSOP-28 8V-38V/3A 具有片上1/32微步進分度器的3A雙極步進電機驅動IC
HR8828 HR8828是一種內置步進表的集成微步進電機驅動器，為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±3.5A。HR8828的衰減模式可編程。 TB6560 QFN-48/LQFP-48 8V-38V/3.5A 內置步進表的3.5A集成微步進電機驅動器
HR3992 HR3992是一種便于使用PWM來控制電流的雙極微特步進電機驅動器, 輸出驅動能力達到35V和±1.5A。內部固定關閉時間的PWM電流控制時序電路可以通過串行接口進行編程，使其工作在慢衰、快衰或混合衰減模式。 A3992 TSSOP-24 8V-35V/1.6A DMOS 全橋 PWM 微步進電機驅動芯片
HR4982 HR4982是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/32和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4982包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。 A4982 TSSOP-28 8V-35V/2A 內置轉換器和過流保護的微特步進電機驅動芯片
HR4988 HR4988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32、1/64和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4988包含一個工作在慢衰或混合衰減模式的固 定關閉時間的電流調節器。 A4988 TSSOP-28/QFN-28 8V-35V/2A 內置轉換器和過流保護的微特步進電機驅動芯片
HR8833 HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。 DRV8833 TSSOP-16 2.70V-12.8V 2A低電壓雙路刷式直流或單路雙極步進PWM繞組電流調節/限制電機驅動器IC
HR5561 HR5561是應用于直流電機方案的單通道H橋驅動器芯片。 HR5561的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導 通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此 外HR5561擁有低待機電流、低靜態工作電流。這些性能使能HR5561 易用于玩具方案。 AT5561 SOP-8/DIP-8 1.8V-6.0V 玩具單通道直流電機驅動器
HR1084 HR1084是應用于直流電機方案的單通道H橋驅動器芯片。 HR1084的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導 通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此 外HR1084擁有低待機電流、低靜態工作電流。這些性能使能HR1084 易用于玩具方案。 DW1084 SOP-8/DIP-8 1.8V-6.0V/1A 玩具單通道低電壓1A直流電機驅動IC
HR4985 HR4985是一種便于使用的內部集成了譯碼器的微步進電機驅動器。其設計為使雙極步進電機能夠以全、半、1/4和1/8步進操作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±1A。HR4985包括一個能夠控制慢或混合衰減模式的電流調節器，其截止時間固定。 A4985 QFN-24 8V-35V/1.0A 帶轉換器和過流保護的 DMOS 微步驅動器
HR3988 HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達36V, 1.2 A。 A3988 TQFP-48 8V-35V/1.2A 四路DMOS全橋電機驅動芯片
HR3979 HR3979是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能驅動馬達以全、1/2、1/4及1/16步進操作，其內部集成了步進和直接譯碼接口、正反轉控制電路、雙H橋驅動，單路輸出額定值達到35V、±2.5A。 A3979 TSSOP-28 8V-35V/2.5A 帶轉換器的微步 DMOS 驅動器
HR3967 HR3967是一種新近開發出來、專門用于雙極步進電機的微步進電機驅動集成電路，能以全、1/2、1/4及1/8微步細分驅動馬達，輸出額定值能達到30V、±750mA 。 A3967 SOP-24 8V-35V/750mA 內置轉換器的微步進電機驅動芯片
