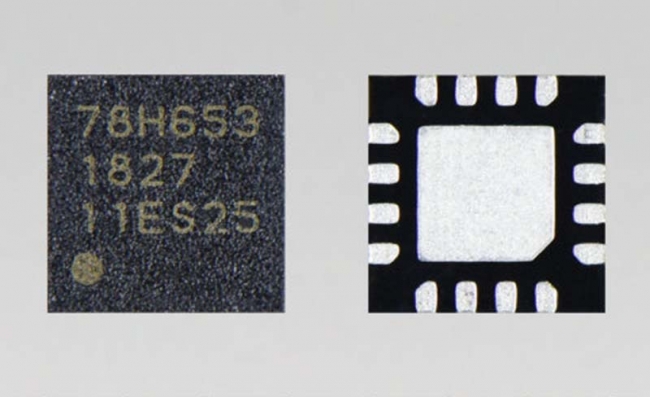

TC78H653FTG 支持1.8V低電壓和4.0A大電流驅動的H橋驅動器IC
文章來源：永阜康科技 更新時間：2018/12/20 10:17:00
在線咨詢：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


利用兩節干電池實現電機控制

東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布面向有刷直流電機和步進電機推出“TC78H653FTG”,以擴大其雙H橋[1]驅動器IC產品陣容。該產品可提供移動設備、家庭電子產品和USB驅動器等干電池供電的低壓設備所需的低電壓(1.8V)和大電流(4.0A)[2]。

近年來，隨著物聯網技術的不斷進步和無線技術的日益廣泛應用，人們對可通過智能手機和其他工具進行遠程操作的應用的需求正日益增加，因此電池供電型電機控制也日漸受到重視。

這一趨勢推動了人們對支持1.8V低電壓 （0.9V × 2塊電池，盡管初始電壓為1.5V、1.2V等，通過放電將其電壓降低至0.9V）驅動設備的驅動器IC的需求。

截至目前，主流設備依然為采用雙極型晶體管的可在低電壓下穩定運行的H橋驅動器IC。然而，由于電機輸入電壓降低，該方案存在一系列問題，包括會(huì )縮短電池壽命和導致IC電流損耗增加的大電流消耗問題以及電機轉矩不足問題。

東芝新型雙H橋驅動器IC采用東芝面向低電壓驅動的DMOS專門工藝，不僅保證了低電壓運行的穩定性，而且延長了電池壽命。此外，還通過低導通電阻[3]減少I(mǎi)C損失來提高電機轉矩。該新產品適用于由電壓相對較低的電池（1.8V至7.0V）驅動的電機應用。

主要特性

(1)



低電流消耗延長電池壽命。


（在工作模式下，VM = 3.0V且Ta = 25°C，ICC = 0.6 mA（典型值）；待機模式下，VM = 3.0V且Ta = 25°C，ICC = 0 µA（典型值）




(2)



低導通電阻降低電機驅動器中的電壓降所產生的IC損耗并增加電機輸入電壓，有助于提高電機轉矩。


（Ron = 0.11（典型值）（當VM = 5V 且Ta=25°C時，在大電流模式下，高邊和低邊之和）




(3)



500kHz下，PWM控制可通過高速輸出開關特性實現（ton = 90 ns，Toff = 90 ns）。

應用場合
由電壓相對較低的電池(1.8V-7.0V) 驅動的電機應用、采用3.7V鋰離子電池的移動設備（攝像頭、電動牙刷和打印機）、家用產品（電子鎖、智能電表、電子免治馬桶等）、采用兩節1.5V干電池的玩具和采用5V USB電源的設備。



1.8V低電壓驅動H橋驅動器IC系列主要規格

產品名稱



TC78H651FNG



TC78H653FTG
（新產品）

電源電壓
（工作范圍）



1.8V至6.0V



1.8V至7.0V

輸出電流
（絕對最大定額值）



1.6A



2.0A（小電流模式）
4.0A（大電流模式）

H橋通道數



2通道



2通道（小電流模式）
1通道（大電流模式）

驅動電機



有刷直流電機（可驅動2臺電機。）
雙極步進電機

輸出導通電阻
（高邊和低邊之和）



0.22Ω（典型值）



0.22Ω（典型值）小電流模式
0.11Ω（典型值）大電流模式

檢測功能



過電流檢測、過熱保護和欠壓鎖定

封裝



TSSOP16
（尺寸：5.0 mm x 6.4 mm，腳距：0.65 mm）



QFN16
（尺寸：3.0mm×3.0mm)

其他功能：



內置待機功能：功耗為0μA（典型值）
高速PWM規格











注：
[1] 用于控制有刷直流電機和步進電機的正轉和反轉。晶體管和負載為H型結構。
[2] 大電流模式額定值和實際電機電流受工作條件限制，如環境溫度和電源電壓。
[3] 電流流動時的電阻分量。較低電阻值在電機驅動器中實現較低損耗并抑制發熱。
