| 用12v供電(三節鋰電串聯或鉛酸電池),單聲道功率在30W以上,用什么功放IC? |
|
|
| 文章來源：永阜康科技 更新時間：2021/3/12 11:22:00 |
在線咨詢： |
| |
如果使用一般的OCL功放，單電源12V供電，其輸出信號電壓的正峰值對負峰值相差最大可以達到12V，也就是我們說的峰值電壓只能為12V的一半，也就是6V。按照峰值功率計算，如果要達到P=30W，則喇叭的阻抗R將是：
R＝V^2/P＝6^2/30＝1.2Ω，你不可能有1.2歐姆的喇叭吧！所以普通的單電源12V的功放，不可能達到30W的輸出功率。
現在推薦一款三節鋰電或鉛酸電池供電內置升壓33W單聲道音頻功放IC-CS8318C，產品特性如下：
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 9.0V
RL = 4 Ω+22uH 33W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 9.0V
RL = 4 Ω+22uH 26.5W(D MODE NCN OFF）
工作電壓9V-14V
三種防破音模式可選
內置BOOST模塊R類結構至15.5V,集成AB類D類兩種模式
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
自適應升壓功能
高84%的效率
其額定的工作溫度范圍為-40℃至85℃
PWM頻率330KHZ
過流保護，短路保護和過熱保護
采用TSSOP24-PP封裝形式,符合Rohs無鉛標準。

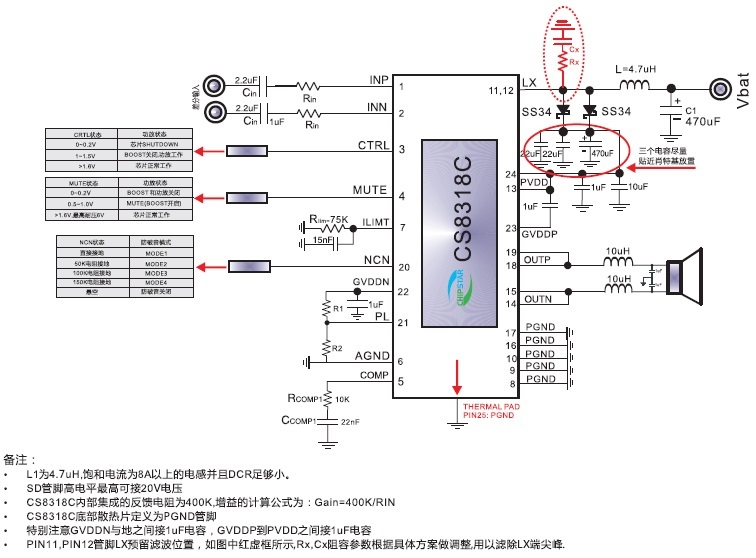

典型應用圖
詳細的產品資料及參考設計可以聯系我司銷售人員。 |
| |
|
|
|
|
|
| |
| |
| |
 |
