對于電源工程師來說，很多時候都在看波形，比如看輸入波形、MOS開關波形、電流波形、輸出二極管波形、芯片波形、MOS管的GS波形……

接下來，咱們聊一下GS波形。

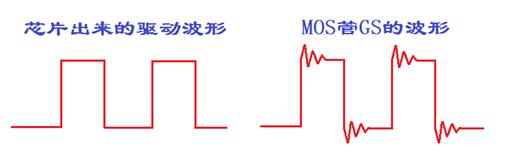

我們測試MOS管GS波形時，有時會(huì )看到圖1這種波形，在芯片輸出端是非常好的方波輸出，可一旦到了MOS管的G極就出問題了——有振蕩。這個振蕩小的時候還能勉強過關，但有時候振蕩特別大，看著都令人擔心會(huì )不會(huì )重啟。

圖1

那么，這個波形中的振蕩是怎么回事？有沒有辦法消除呢？

下面，讓我們一起來看看：

圖2

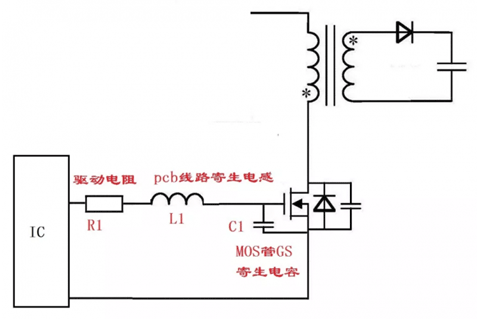

在圖2中，IC出來的波形正常，到C1兩端的波形就有振蕩了。實際上，這個振蕩就是R1、L1、C1三個元器件的串聯振蕩引起的。其中，R1為驅動電阻，是我們外加的；L1是PCB上走線的寄生電感；C1是MOS管GS的寄生電容。

對于一個RLC串聯諧振電路，其中L1和C1不消耗功率，電阻R1起到阻值振蕩的作用（阻尼作用）。實際上，這個電阻的值，就決定了C1兩端會(huì )不會(huì )振蕩。

1、當R1>2(L1/C1)^0.5時，S1、S2為不相等的實數根——過阻尼情況。
在這種情況下，基本不會(huì )發生振蕩的。

2、當R1=2(L1/C1)^0.5時，S1、S2為兩個相等的實數根——臨界情況。
在這種情況下，有振蕩也是比較微弱的。

3、當R1<2(L1/C1)^0.5時，S1、S2為共軛復數根——欠阻尼情況。
在這種情況下，電路一定會(huì )發生振蕩。

對于上述的幾個振蕩需要消除的話，我們有以下幾種選擇：
一是，增大電阻R1，使R1≥2(L1/C1)^0.5來消除振蕩。對于增大R1會(huì )降低電源效率的，我們一般選擇接近臨界的阻值。

二是，減小PCB走線寄生電感，這個就是說在布局布線中一定要注意的。

三是，增大C1，對于這個方法，我們往往都不太好改變，C1的增大會(huì )使開通時間大大加長，我們一般都不去改變它。

所以，最主要的還是在布局布線的時候，特別注意走線的長度，“整個驅動回路的長度”越短越好。另外，還可以適當加大R1。
