高性能模擬D類音頻放大器TDA7498E，新產品讓設備廠商能夠開發外觀纖薄且擁有卓越音質的下一代家庭音響、專業級音響系統以及主動式揚聲器應用。

為最大幅度提高揚聲器輸出功率，音響系統廠商需要能夠驅動2Ω或3Ω低阻抗揚聲器的高效音頻功率放大器，而這種要求將會(huì )導致設備尺寸增大。意法半導體的產品設計工程師成功地解決了這個難題，在100 mm2的封裝內整合了160W每聲道輸出功率、320W總輸出功率的功率處理功能，最新的模擬D類音頻功率放大器TDA7498E的功率密度較市場同類產品高20%。

TDA7498E的強電流輸出特性不僅能夠保證大功率輸出，還能為開發人員實現揚聲器阻抗8Ω至2Ω的產品平臺解決方案，而無任何功率或電流限制。

TDA7498E還集成在最終應用中能夠提高音質的多個音頻優化功能，包括內置噪聲抑制、待機功能和靜音功能，以及最適合抑制TDMA（時分多址）噪聲的平衡輸入。新產品內置智能電流保護功能，可識別揚聲器所需峰值電流的頻率范圍，并自動防止音頻流輸出中斷。

TDA7498E放大器能夠在立體聲和單聲道模式中實現音頻系統的靈活配置，并提供單聲道并行功能，在2.1聲道音響系統配置中驅動超低音揚聲器/低音揚聲器。新產品擁有100dB的信噪比，提供23.8dB、29.8dB、33.3dB、35.8dB四個可選的固定增益設置。采用

TDA7498E主要特性：

160-W + 160-W output power at THD = 10% with RL = 4 Ω and VCC = 36 V
1 x 220 W output power mono parallel BTL at THD = 10% with RL = 3 Ω and VCC = 36 V
Wide-range single-supply operation (14 - 36 V)
High efficiency (η = 85%)
Parallel BTL function using the MODE pin
Four selectable, fixed gain settings of nominally 23.8dB, 29.8dB, 33.3 dB and 35.8dB
Differential inputs minimize common-mode noise
Standby and mute features
Smart protection
Thermal overload protection
Small offset less than 20 mV

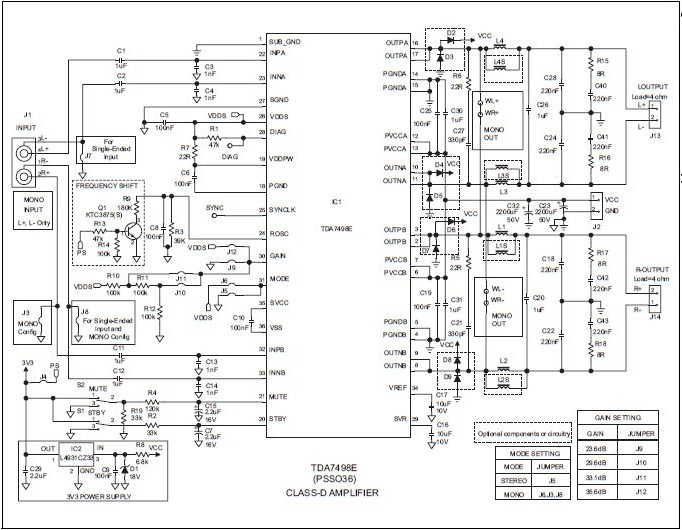

TDA7498E典型應用電路圖
