隨著藍牙音箱的普及，用戶對于音質功率要求的提升，市場主流的音頻功放如8002/8871已經很難滿足要求�，F在國內一些芯片原廠推出的內置升壓功放又因為價格成本的原因很難成為主流。深圳市永阜康科技有限公司現在大力推廣一款ESOP-10內置無電感電荷泵升壓5W防破音低成本單聲道音頻功放IC-CS5230，ESOP-10極小封裝，單電荷泵架構升壓外圍無需電感，音箱整體PCBA的BOM成本增加4毛左右，功率提升2倍，加速內置升壓的功放IC的普及應用。
概要
CS5230E是一款采用CMOS工藝,電容式升壓型GF類單聲道音頻功放,可以為4Ω的負載提供最高5W的連續功率；CS5230E芯片內部固定的28倍增益,有效的減少了外圍元器件的 數量;功放集成了D類和AB類兩種工作模式即可保證D類模式下強勁的功率輸出,又可兼顧系統在有FM的情況下,消除功放對系統的干擾；CS5230E具有獨特的防破音(NCN)功 能,可根據輸出信號的大小自動調整功放的增益，實現更加舒適的聽覺感受,CS5230E還具備電源自適應能力,當電源電壓低的時候,功放會(huì )自動降低增益,從而減少功放的輸出功率. CS5230E的外圍只有低成本的阻容器件,在以鋰電池供電的移動式音頻設備中,CS5230E是理想的音頻子系統的功放解決方案.CS5230E的全差分架構和極高的PSRR有 效地提高了CS5230E對RF噪聲的抑制 能力。另外CS5230E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS5230E提供了ESOP10的封裝類型,其額定的工作溫度 范圍為-40℃至85℃。
封裝
ESOP10L
特征
集成Charge Pump升壓模塊,集成AB類D類兩種工作模式GF類音頻功放
先進的電源自適應功能,
輸出功率
Po at VBAT = 5.0V, RL=4Ω+33uH
THD+N=10% 5.2W(NCN OFF@D MODE)
THD+N=1% 4.3W(NCN OFF@D MODE)
Po at VBAT = 4.2V, RL=4Ω+33uH
THD+N=10% 4.8W(NCN OFF@D MODE)
THD+N=1% 4.1W(NCN OFF@D MODE)
Po at VBAT = 3.6V, RL=4Ω+33uH
THD+N=10% 3.45W(NCN OFF@D MODE)
THD+N=1% 3.00W(NCN OFF@D MODE)
輸入電壓范圍:2.7~5.5V
關斷電流: <1μA
待機電流: 3mA
D類調制頻率: 300KHz
防破音模式開關
AERC專利技術,提供優異的全帶寬EMI抑制能力
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
高的電源抑制比(PSRR)：在217Hz下為-80dB
過溫保護
過壓保護
應用
藍牙音箱
便攜式音頻設備

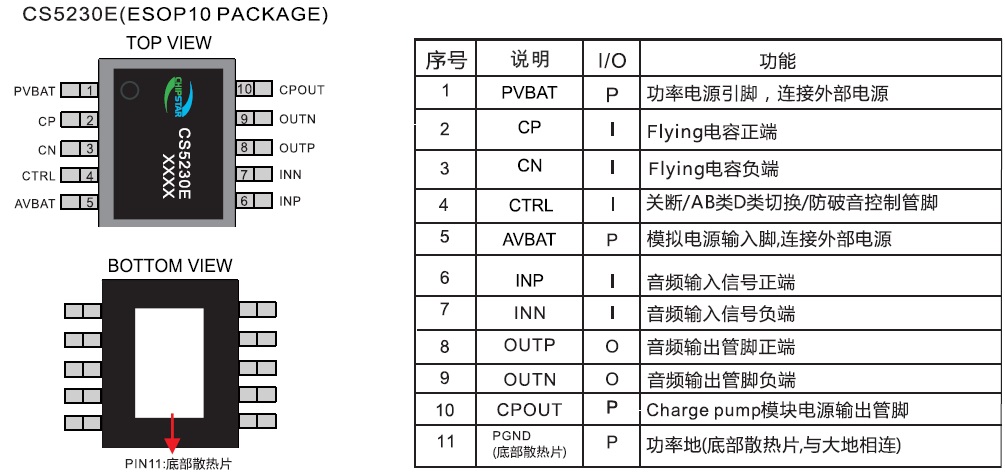

管腳定義以及說明

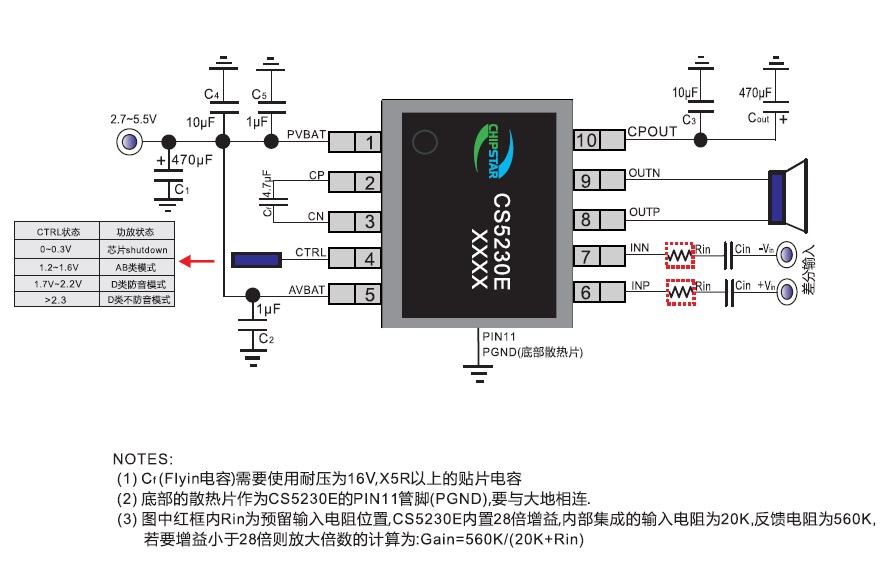

典型應用電路圖
|
