產品名稱: LV8548/AT8548(雙通道低飽和電壓的正、反向電機驅動芯片)
封裝形式: SSOP-10
兼容型號: LV8548
產品功能: AT8548是一種雙通道低飽和電壓的正、反向電機驅動芯片,為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。
產品規格書下載: AT8548_datasheet_CN.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

描述
AT8548是一種雙通道低飽和電壓的正、反向電機驅動芯片,為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。AT8548內置兩路H橋驅動,可以驅動兩路刷式直流電機,或者通過輸出并接驅動一路刷式直流電機,或者一個雙極步進電機,或者螺線管或者其它感性負載。管腳兼容LV8548,采用SSOP-10封裝。

特點
雙通道H橋電機驅動器
驅動兩路直流電機或者一個步進電機
低RDS(ON)電阻,典型1Ω
1A驅動輸出
輸出可以并用,2A驅動輸出
單電源供電,2.7V-15V
過溫關斷電路
欠壓鎖定保護

應用
POS打印機
安防相機
辦公自動化設備
游戲機
機器人

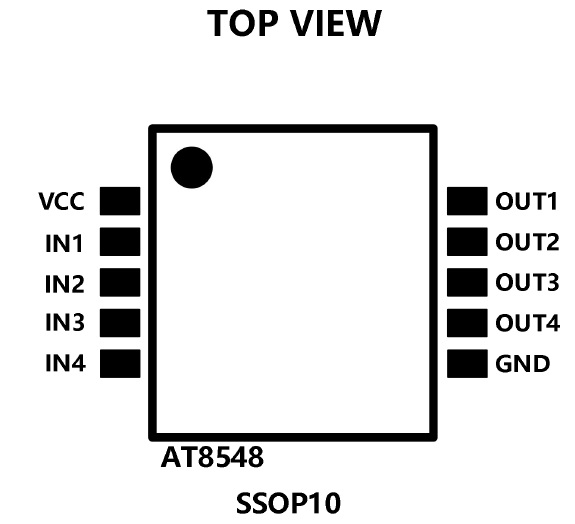

管腳示意圖

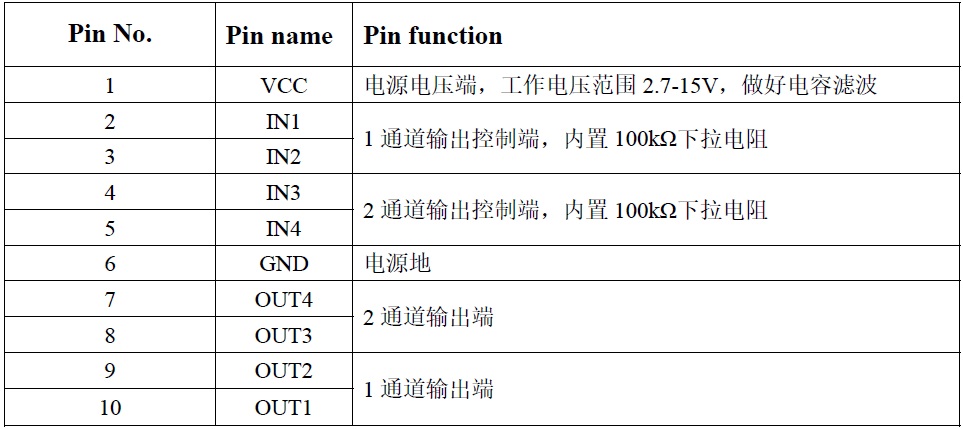

管腳定義說明

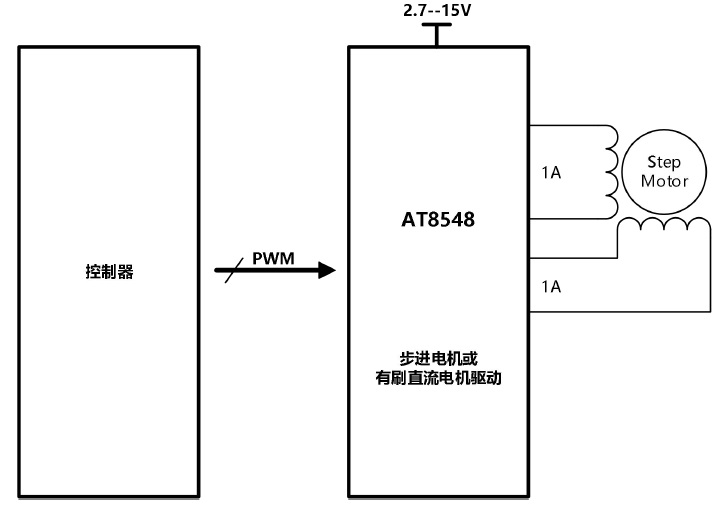

典型應用原理圖
