概要

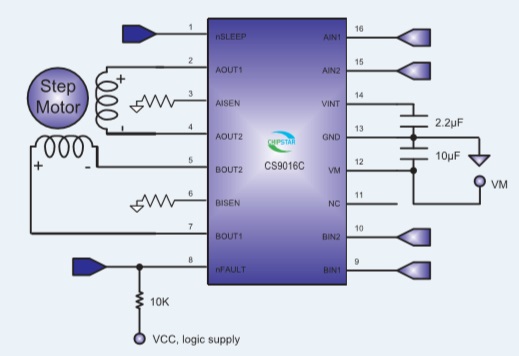

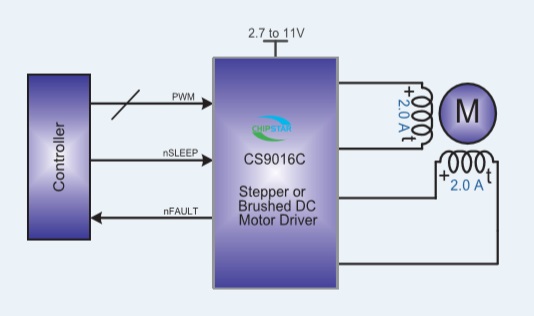

CS9016C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9016C有兩路H橋驅動，可以驅動兩路刷式直流電機，一個雙極步進電機，多個螺線管或者其它感性負載。每個H橋的功率輸出模塊由N溝道功率MOSFET組成，用于驅動電機繞組。每個H 橋均具備調節或限制繞組電流的電路。該器件利用故障輸出引腳實現內部關斷功能，提供過流保護、短路保護、欠壓鎖定和過熱保護，并提供了一種低功耗休眠模式。另外提供一個錯 誤輸出管腳nFAULT,當過流過溫保護的時候，nFAULT為低電平.

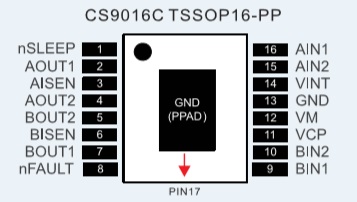

CS9016C提供了纖小的的TSSOP16L-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。 封裝為T(mén)SSOP16L-PP。
