概要

CS9020T是專為攝像機,消費類產品,玩具和其它電壓，或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件能夠驅動一個直流電機或其他諸如螺線管的器件。輸出驅動器塊由一個配置為H橋的N通道功率MOSFET組成，以驅動電機繞組。一個內部電荷泵生成所需的柵極驅動電壓。CS9020T能夠提供高達2A的輸出電流。它運行在0至13V之間的電機電源電壓，以及1.8V 至7V范圍內的器件電源電壓上。

CS9020T具有一個PWM (IN/IN) 輸入接口,接口與行業標準器件兼容 。 CS9020T集成了用于過流保護 、 短路保護、欠壓閉鎖和過熱保護的內部關斷功能。

CS9020T提供了纖小的DFN2X2_8L封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。

描述

獨立的H橋驅動電路： 驅動一個直流電機或其他負載低RDS(ON)電阻：350mΩ（HS+LS）

2.0A最大驅動電流

低RDS(ON)電阻

獨立的電機和邏輯電源引腳：電機VM：0 至13V

 邏輯VCC：1.8 至7V

 PWM接口（IN1/IN2）

nSLEEP引腳控制的低功耗休眠模式

過流保護

過溫關斷電路

短路保護

欠壓鎖定保護

應用

智能門鎖、安防攝像頭、玩具、醫療設備、兒童相機、機器人等

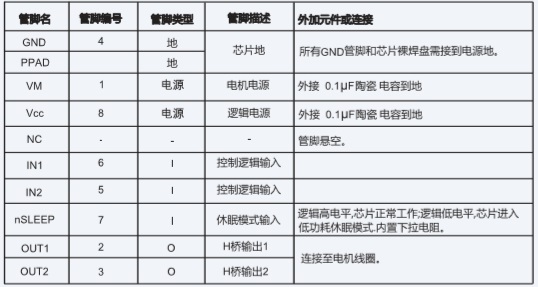

引腳排列及定義

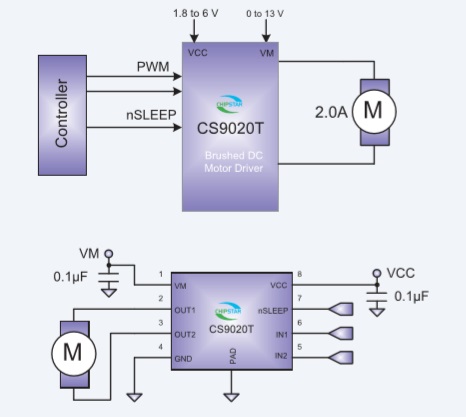

典型應用圖
