概要
CS9022E是一款有刷直流電機驅動器，適用于打印機、電 器、工業設備以及其他小型機器。兩個邏輯輸入控制H橋驅動器，該驅動器由四個N溝道金屬氧化物半導體場效應晶體管(MOSFET)組成，能夠以高達3.8A的峰值電流雙向 控制電機。利用電流衰減模式，可通過對輸入進行脈寬調制(PWM)來控制電機轉速。如果將兩個輸入均置為低電平，則電機驅動器將進入低功耗休眠模式。CS9022E具有集成電流調節功能，該功能基于模擬輸入VREF以及ISEN引腳的電壓（與流經外部感測電阻的電機電流成正比）。該器件能夠將電流限制在某一已知水平，這可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉時。該器件針對故障和短路問題提 供了全面保護，包括欠壓鎖定 (UVLO)、過流保護(OCP)和過熱保護(TSD)。故障排除后，器件會(huì )自動恢復正常工作。
CS9022E提供了纖小的ESOP8L封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
獨立的H橋電機：
驅動一個直流電機、一個步進電機的繞組或其他負載
6.5V 至38V 寬工作電壓范圍
RDS(on) (HS + LS)：460mΩ（典型值）
3.8A 峰值電流驅動能力
脈寬調制(PWM) 控制接口
集成電流調節功能
低功耗休眠模式
VM 欠壓閉鎖(UVLO)
過流保護(OCP)
熱關斷(TSD)
自動故障恢復
打印機、電器、工業設備、掃地機器人、機電一體化應用、智能家居等

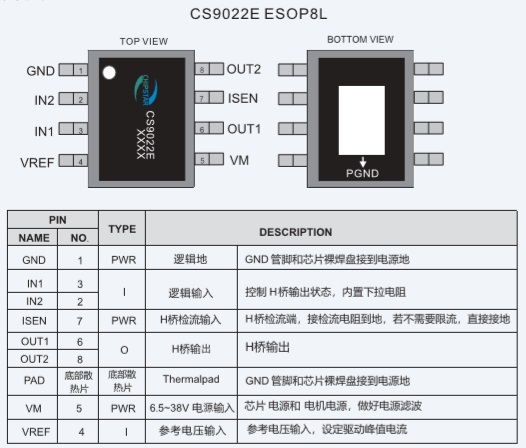

引腳排列及定義

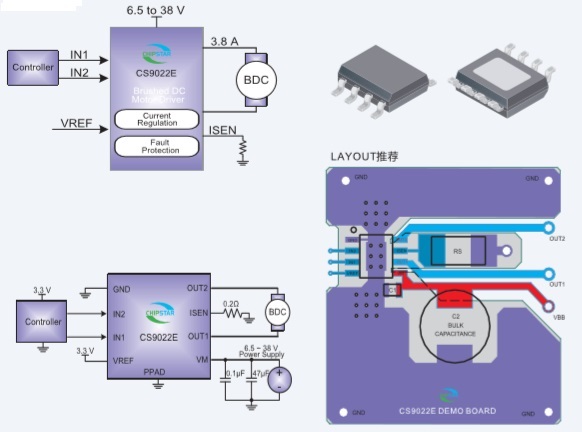

典型應用圖
