當前位置:首頁->產品展示->功放IC->CS8687(45W立體聲/88W單聲道D類功放IC)
產品名稱: CS8687(45W立體聲/88W單聲道D類功放IC)
封裝形式: EQA-28
兼容型號:
產品功能: VDD = 25V@RL = 8 Ω THD+N=10% PO=2X45W; VDD = 25V@RL = 4 Ω THD+N=10% PO=88W
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

概要

CS8687E是一款2X45W立體聲D類音頻放大器;在供電電壓25V的情況下,負載為8Ω 的情況下最大可以輸出2X45W的連續功率,在PBTL模式下最大可以輸出88W(負載4Ω )的連續功率;通過主從模式的設置可以讓CS8687E實現無限級 聯,從而實現系統的多路輸出;CS8687E具備先進的EMI抑制技術,它采用表面貼裝技術,只需少量的外圍器件,便 使 系 統 具 備 高 質 量 的 音 頻 輸出功率。CS8687E內置了過流保護,短路保護和過熱保護,有效的保護芯 片在異常的工作條件下不被損壞。CS8687E最高可達到95%以上的效率, 35V的耐壓設計為芯片提供了超高的可靠性,可以有效的降低生產過程中的不良比例。

CS8687E提供了纖小的EQB28封裝形式供客戶選擇,封裝尺寸與ESOP16一致,其額定的工作溫度范圍為-40℃至85℃。

描述

●  輸出功率---立體聲

VDD = 16V@RL = 4 Ω   THD+N=10%   PO=2X33W

VDD = 24V@RL = 8 Ω   THD+N=10%   PO=2X42W

VDD = 25V@RL = 8 Ω   THD+N=10%   PO=2X45W

●  輸出功率---PBTL單聲道

VDD = 24V@RL = 4 Ω   THD+N=10%   PO=80W

VDD = 25V@RL = 4 Ω   THD+N=10%   PO=88W

● 單電源供電,寬電源電壓范圍:5V~26V

● 音頻系統帶濾波網絡(luò ),靜態電流50mA@24V

● 高可靠性設計:35V耐壓設計

● 效率:95%@PVCC=20V RL = 8 Ω  PO=2X20W

● 四段增益可選

● 靜音功能控制

● 主從模式可編程控制,可實現無限級聯功率輸出

● 多重開關頻率可選:AM抑制功能

● 可編程功率限制

● 良好短路保護和具備自動恢復功能的溫度保護

● 良好的失真和防噗聲功能

應用

車載音頻、家庭音響系統、緊急呼叫等

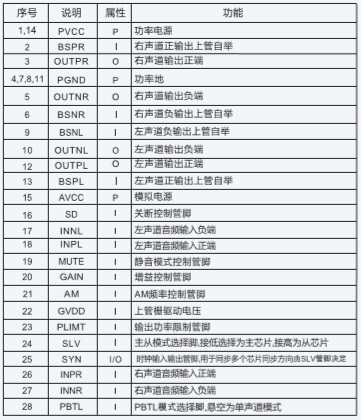

引腳排列以及定義

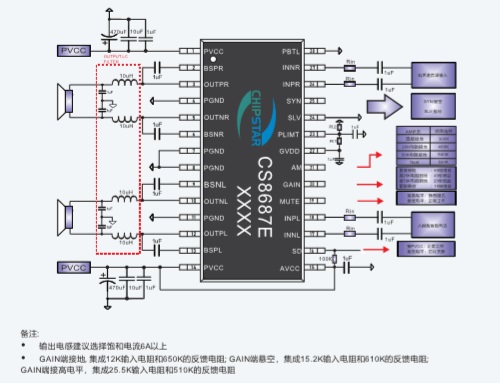

典型應用圖
