對于消費者而言，電機控制一詞大多都會(huì )覺得陌生，但提到電機控制的應用想必大家會(huì )恍然大悟，比如空調、洗衣機、冰箱、加濕器等家用電器，甚至到工業領域的工業用泵等應用都離不開電機，電機控制在這些產品中發揮著非常重要的作用，已經和人們的生活息息相關，無處不在。電機幾乎消耗了全球50%的能源，根據IHS關于主要家用電器的全球市場報告顯示，無刷直流電機（BLDC）應用呈持續增加趨勢，在越來越高的市場需求之下，對電機驅動器的能效也有了更高的要求。無刷電機的高能效、出色的動態性能和低EMI，也成為了電機驅動設計的必然趨勢。

PI資深技術培訓經理閻金光（JASON YAN）先生

近日，深耕于高壓集成電路高能效電源轉換領域的知名公司Power Integrations發布了Bridge Switch集成半橋電路(IHB)的電機驅動器IC產品系列，據悉，這是PI公司首次將功率開關技術應用于高效、高可靠性、高集成度的電機驅動領域。PI資深技術培訓經理閻金光（JASON YAN）先生和媒體分享了有關這款最新電機驅動器的內容。

Bridge Switch IC內部集成了兩個性能加強的FREDFET(具有快恢復外延型二極管的場效應晶體管)分別用于半橋電路的上管和下管，且具有無損耗的電流檢測功能，可使300 W以?xún)鹊腂LDC電機驅動器應用中的逆變器轉換效率達到98.5%。

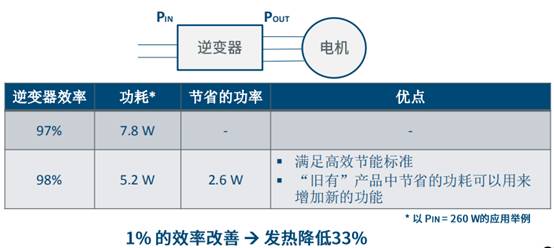

以輸入功率260W為例，當電機逆變器效率由97%上升到98%，功耗可由 7.8W 下降到 5.2W，發熱降低33%，效率即便是1%的微小改善，對節能也能更有顯著的影響。因此，Bridge Switch節省的功耗在滿足高效節能標準的同時，還可以增加新的功能。閻金光稱。

Bridge Switch IC中使用的600V功率FREDFET集成了快速超軟恢復體二極管，閻金光表示，FREDFET并不是PI獨有技術，其他公司也在使用。Bridge Switch IC應用了FREDFET技術，大幅降低開關損耗和減少噪聲的產生，簡化了系統EMC設計。

“在目前市場的產品中，Bridge Switch 是唯一一款具有自供電特性的產品。若要做橋式驅動，必須解決對上管和下管單獨提供驅動電源的問題，因為這兩個管是隔離的，需要一個輔助電源，如此一來，電路的復雜性也會(huì )增加，而B(niǎo)ridge Switch IC 中的高壓來源可以對上管和下管進行自供電，自供電的方式降低了系統元件的數目，簡化了設計的復雜性�！遍惤鸸庹f(shuō)道。

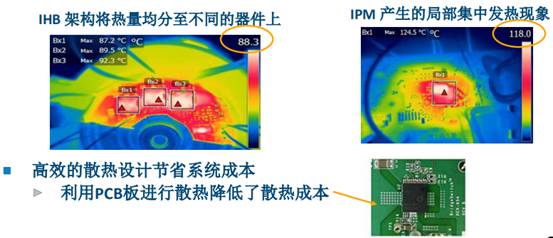

通常來說，電機驅動 IC 位于電機的密封空間內，散熱是非常困難的，但Bridge Switch集成了IHB的電路結構，IHB架構可將熱量均分至不同的器件上，利用PCB板的散熱設計，省去散熱片，節省系統成本和重量，同時減少了系統中集中發熱的現象。由于具有集成無損耗電流檢測、總線電壓檢測和系統級過溫檢測等特性，因此該器件系列非常適合家電中的BLDC電機驅動應用。例如冰箱壓縮機、暖通空調系統風扇以及其他家用和輕型商用泵、風扇和風機等。

BridgeSwitch可兼容所有常見的控制算法，如磁場定向控制(FOC)、正弦控制以及提供有傳感器和無傳感器檢測的梯形控制算法，采用薄型表面貼裝式InSOP-24C封裝，其爬電距離大于3.2 mm，可通過兩個裸焊盤實現使用PCB進行散熱。
