對于咱們電源工程師來講，很多時候都在波形，看輸入波形，MOS開關波形，電流波形，輸出二極管波形，芯片波形，MOS管的GS波形，拿開關GS波形為例來聊一下GS的波形。

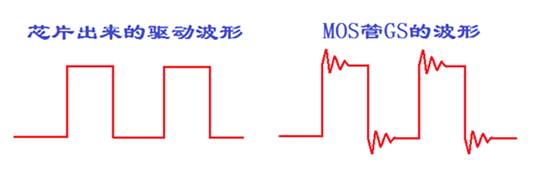

測試MOS管GS波形時，有時會(huì )看到下圖中的這種波形，在芯片輸出端是非常好的方波輸出，但一旦到了MOS管的G極就出問題了，有振蕩，這個振蕩小的時候還能勉強過關，但是有時候振蕩特別大，看著都教人擔心會(huì )不會(huì )重啟。

這個波形中的振蕩是怎么回事？有沒有辦法消除？

我們一起來看看

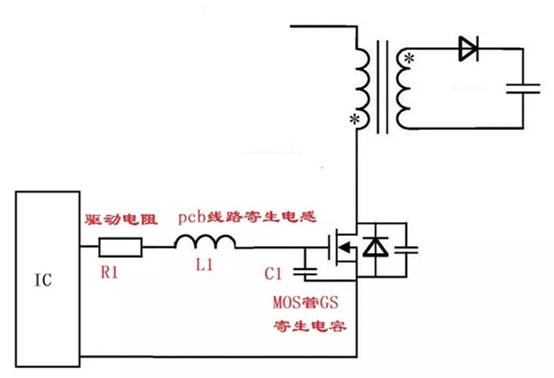

IC出來的波形正常，到C1兩端的波形就有振蕩了，實際上這個振蕩就是R1,L1和C1三個元器件的串聯振蕩引起的，R1為驅動電阻，是我們外加的，L1是PCB上走線的寄生電感，C1是mos管gs的寄生電容。

對于一個RLC串聯諧振電路，其中L1和C1不消耗功率，電阻R1起到阻值振蕩的作用阻尼作用。

實際上這個電阻的值就決定了C1兩端會(huì )不會(huì )振蕩。

1、當R1>2(L1/C1)^0.5時，S1，S2為不相等的實數根。過阻尼情況。

在這種情況下，基本不會(huì )發生振蕩的。

2、當R1=2(L1/C1)^0.5時，S1，S2為兩個相等的實數根。臨界情況。

在這種情況下，有振蕩也是比較微弱的。

3、當R1<2(L1/C1)^0.5時，S1，S2為共軛復數根。欠阻尼情況。

在這種情況下，電路一定會(huì )發生振蕩。

所以對于上述的幾個振蕩需要消除的話，我們有幾個選擇.

1，增大電阻R1使R1≥2(L1/C1)^0.5，來消除振蕩，對于增大R1會(huì )降低電源效率的，我們一般選擇接近臨界的阻值。2，減小PCB走線寄生電感，這個就是說在布局布線中一定要注意的。
3、增大C1,對于這個我們往往都不太好改變，C1的增大會(huì )使開通時間大大加長，我們一般都不去改變他。

所以主要的還是在布局布線的時候，特別注意走線的長度“整個驅動回路的長度”越短越好，另外可以適當加大R1.
