UC3842是一款廣泛應用于開關電源控制器的集成電路，采用PWM（脈沖寬度調制）技術，通過控制開關管的導通和關斷時間來控制輸出電壓。在電動車充電電路中，UC3842配合少量的外圍元件，可以構成反激式開關電源電路。

充電電路主要包括輸入濾波電路、輸入保護電路、變壓器、整流器、濾波器和穩壓電路等部分。輸入濾波電路用于去除輸入交流電中的噪聲，確保輸入電流的平穩性。變壓器則將輸入的交流電轉換成低壓交流電，通過二次繞組的匝比實現電壓的變換。整流器將變壓器輸出的低壓交流電轉換成直流電，而濾波器則用于濾去整流器輸出直流電中的脈動，使輸出電流更加穩定。最后，穩壓電路對濾波后的直流電進行穩壓處理，確保輸出電壓保持在充電需要的額定電壓。

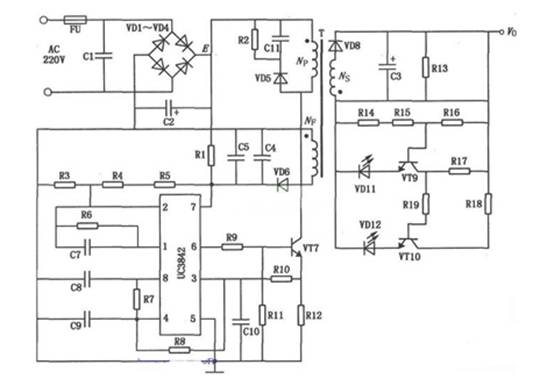

該電動車充電電路采用UC3842集成電路制作的開關電源電路，具有效率高，市電電壓范圍寬等優點。

在UC3842構成的開關電源電路中，220V市電經過濾除電磁干擾和限流處理后，通過整流和濾波產生約300V的直流電壓。該直流電壓經過啟動電阻輸入到UC3842的供電端，為UC3842提供啟動電壓。電路啟動后，變壓器的付繞組提供正常工作電壓，同時為UC3842提供負反饋電壓，以穩定輸出電壓。此外，UC3842還具有保護功能，當電流升高到一定值時，會(huì )關斷輸出，保護開關管及其他外圍電路。
