當前位置：首頁->產品展示->馬達驅動IC/步進電機控制芯片->AT8637(單通道0.8A低壓H橋IC)

產品名稱： AT8637(單通道0.8A低壓H橋IC)
封裝形式： SOT23-6
兼容型號： DRV8837
產品功能： AT8637為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案;具有一個PWM (IN1/IN2) 輸入接口.
產品規格書下載： AT8637_8637S_datasheet_CN.pdf
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

描述
AT8637為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。AT8637/AT8637S能夠驅動一個直流電機或其他諸如螺線管的器件。輸出驅動模塊由N MOS功率管構成的H橋組成，以驅動電機繞組。AT8637/AT8637S 能夠提供高達15V ±0.8A的驅動輸出。
AT8637 具有一個PWM (IN1/IN2) 輸入接口；
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。
AT8637提供一種帶有裸露焊盤的SOT23-6封裝，且是無鉛產品，引腳框采用100％無錫電鍍。

特點
單通道H橋電機驅動器
低RDS(ON)電阻
0.8A連續驅動輸出
寬電壓供電，2.7-15V
脈寬調制輸入，IN1/IN2(AT8637)；
AT8637S支持關斷休眠
過溫關斷電路
短路保護
欠壓鎖定保護

應用
鋰電池供電玩具
攝像機、相機調焦驅動
消費類產品
辦公自動化設備
游戲機
機器人

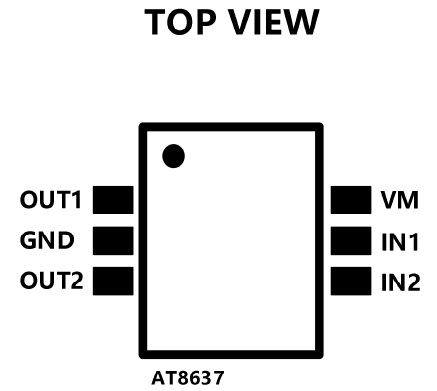

管腳定義

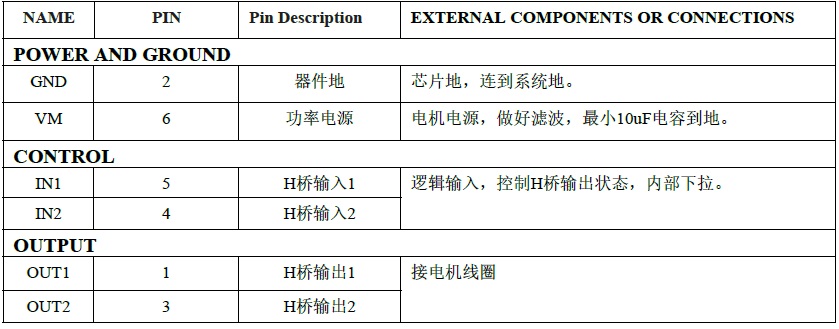

管腳列表

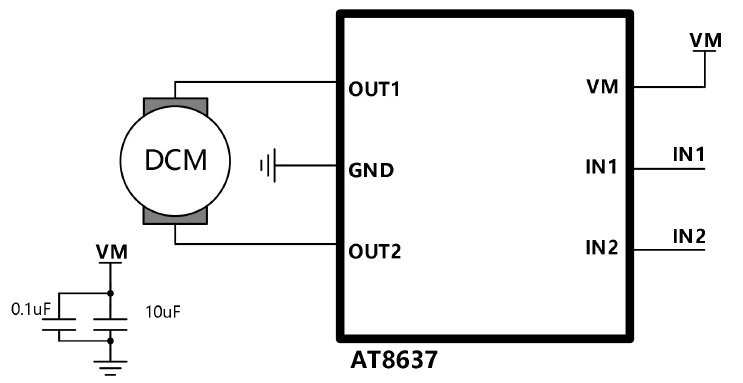

典型應用圖

注意：電源管腳的濾波；電機換向時候，需有>20ms 的關斷延遲。
