圣邦微電子推出高效同步降壓轉換器 SGM61184，支持 4.5V 至 18V 輸入電壓范圍，8A 輸出電流能力，采用固定開關頻率的峰值電流控制，工作在強制脈沖寬度調制模式（Forced-PWM），保證極低開關抖動（Jitter）和全負載范圍內的低輸出電壓紋波。廣泛適用于無線通信、儀器儀表、工業控制等領域。
SGM61184 芯片功能豐富，配置靈活，包括使能功能、可調軟啟動、可調開關頻率、可調輸出電壓、外置環路補償、電源正常指示，支持頻率同步、預偏置啟動和完善的保護功能。該芯片采用符合環保理念的 TQFN-3.5×3.5-18AL 綠色封裝。

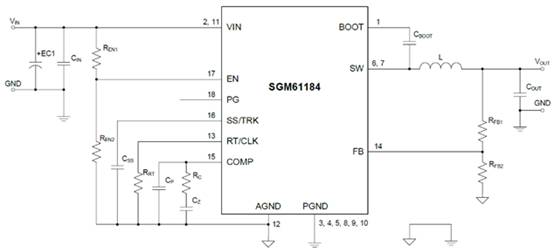

圖 1 SGM61184 典型應用電路
SGM61184 典型特性
4.5V 至 18V 輸入電壓范圍；
0.6V 至 12V 可調輸出電壓；
低導通阻抗開關管：8.6mΩ 上管和 4.5mΩ 下管；
200kHz 至 1600kHz 可調開關頻率范圍；
0.6V±1.2% 高精度基準電壓（-45℃ 至 +150℃）；
可時鐘同步；
可調軟啟動；
支持預偏置啟動；
使能管腳；
輸出欠壓和過壓指示（PG）；
輸入欠壓閉鎖、輸入過壓保護、打嗝模式限流功能、輸出過壓保護、過溫保護；
-45℃ 至 +150℃ 工作結溫范圍；
符合環保理念的 TQFN-3.5×3.5-18AL 綠色封裝。
SGM61184 核心特點
1. SGM61184 集成極低導通阻抗（RDSON）的上下兩個主開關管（8.6mΩ 和 4.5mΩ），有效提升轉換器效率，降低系統能耗，節省設備運行成本，同時減小系統溫升，簡化散熱設計。另外，該器件支持最大 +150℃ 結溫工作，能適應較惡劣的溫度環境。

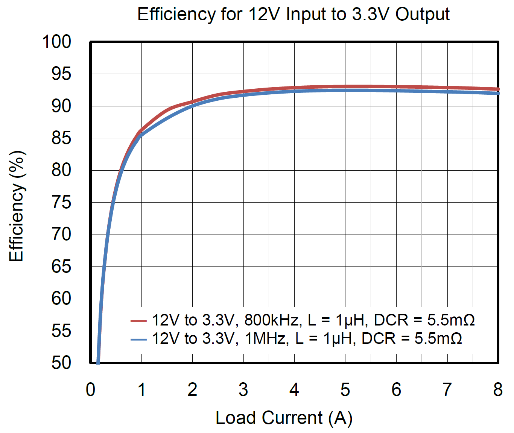

圖 2 實測效率曲線

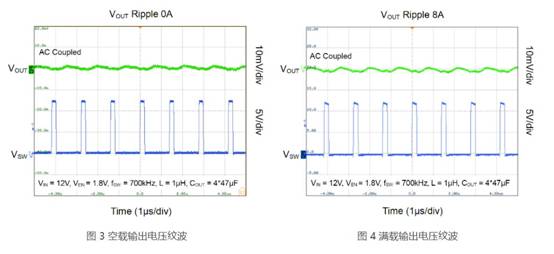

2. SGM61184 采用峰值電流模式控制，開關頻率固定，工作在強制脈寬調制模式。全負載范圍內保證較小的輸出電壓紋波，非常適用于對電源紋波和開關頻率抖動敏感的應用，如通信基站、儀器儀表等。

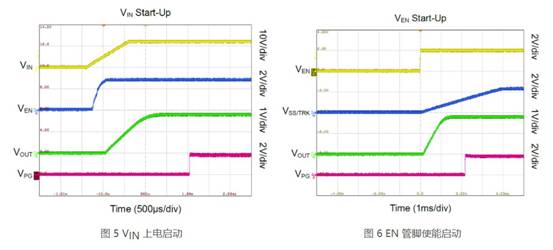

3. SGM61184 內置軟啟動功能，可減小瞬時輸入電流沖擊并確保輸出電壓無過沖。輸入欠壓閉鎖（UVLO）、使能控制引腳（EN）和電源正常指示（PG）可實現系統上下電的時序邏輯控制。

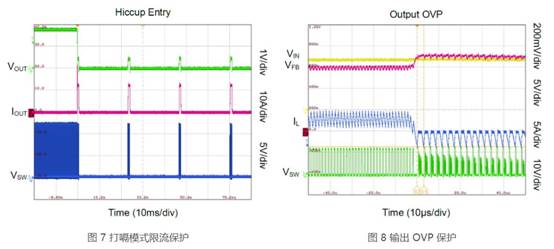

4. SGM61184 保護功能豐富，包括輸入欠壓鎖定（UVLO），高側和低側開關管限流和打嗝模式保護（Hiccup），低側開關管負向限流，輸出過壓保護（Output OVP），輸入過壓保護（Input OVP）以及過溫保護（OTP）。

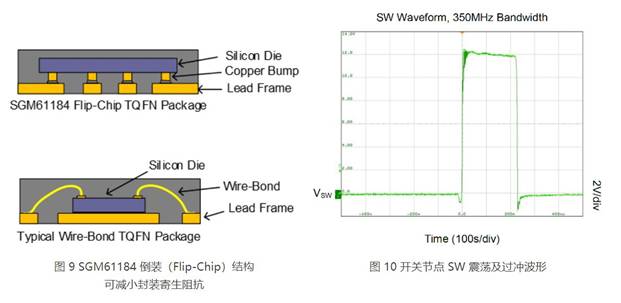

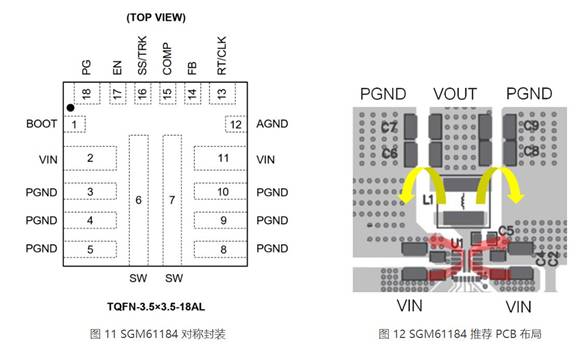

5. SGM61184 封裝采用倒裝結構（Flip-Chip），能減小傳統打線方式（Wire Bonding）引入的寄生感抗，結合圣邦優化的 MOSFET 驅動技術，有效減小了開關節點的寄生震蕩，在減小內部器件應力的同時，配合對稱的 TQFN 封裝及 PCB 布局，能有效優化器件的 EMI 特性。
SGM61184 應用場景
在通信應用場景中，設備可能被安裝在室外甚至野外，為滿足 IP65 防護等級，電子系統則被安裝在密閉空間內，只能依靠自然散熱（無強制風冷或液冷）。SGM61184 支持 +150℃ 工作結溫，過溫保護點設置在 +175℃，可用于上述散熱較差或惡劣高溫環境。SGM61184 轉換效率高，可以降低供電損耗、提升系統效率、減輕散熱壓力、節省運營成本。該器件固定開關頻率、低輸出電壓紋波以及優化的 EMI 特性，可減少噪聲敏感系統所受干擾。

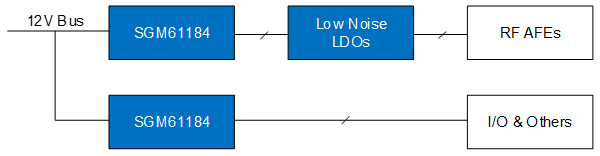

圖 13 SGM61184 應用示意圖

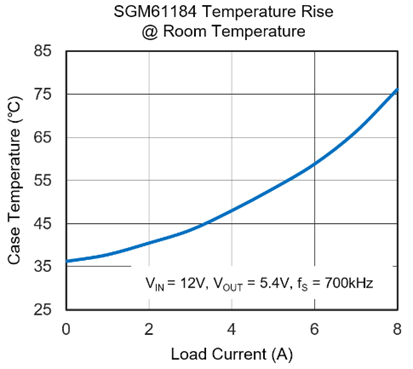

圖 14 SGM61184 溫升（基于 EVB 在室溫下的測試）
SGM61184 同樣廣泛適用于測量、儀器、醫療、工業等領域。
